Manufacturer name

Shimafuji Electric

Product name

SEMB1320

Product classification

Microcontrollers, DSP Evaluation Development Board Kit

Products name

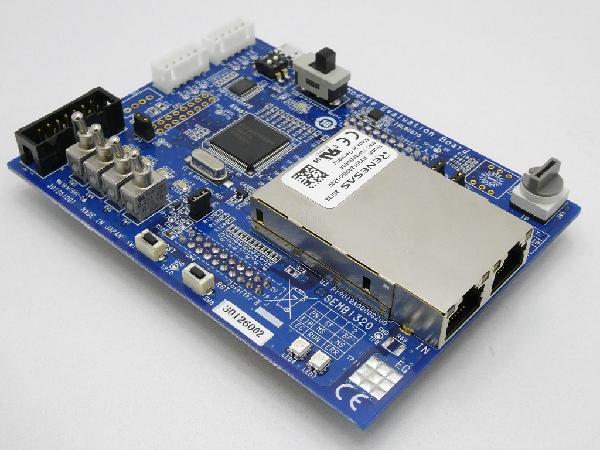

R-IN32M3 Module Evaluation Board

Specification 1

■USB Micro B：電源入力のみ、データ線は未接続 ■JTAG：E1/E20/E2/E2 Lite エミュレータ、2.54mmピッチ、14ピン ■Inverter Board CNA：2.54mmピッチ 20ピン、CNB：2.54mmピッチ 20ピン ■Hallセンサ：B5B-XH-A ■Encoder：B5B-XH-A ■SCI：B4B-XH-A (未実装)

Specification 2

■電源入力切替：スライドスイッチ SPDT ■汎用：DIP スイッチ 2bit、ロータリスイッチ 16進 (未実装)、トグルスイッチ 4bit ■EtherCAT ID 設定：ロータリスイッチ 16進 ■CPU Reset：プッシュスイッチ 1bit ■R-IN32M3 Module Reset：プッシュスイッチ 1bit

Consumption current

モータ制御プログラム実行時：60mA typ. イーサネット通信プログラム実行時：260mA typ.

Core

RX66T R5F566TKADFP

External dimensions

80mm x 110mm

Input voltage

DC5V (USB Micro Bまたはインバータボードから供給)またはDC3.3V (インバータボードから供給)

Operating temperature range

0℃ - 70℃

RAM

128KB

Speed

8MHz
