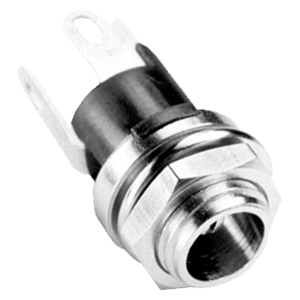

PJ-005A Same Sky (formerly CUI Devices) 電力用コネクタ - 商品詳細情報
加工依頼
代替品検索
データシート
設計・シミュレーション用データ
シンボル/フットプリント/3Dモデル | JA_Same Sky (formerly CUI Devices)_シンボル/フットプリント/3Dモデル_20200305122335599 |
シンボル/フットプリント/3Dモデル(English) | EN_Same Sky (formerly CUI Devices)_Symbol/Footprint/3D Model_20250204181534264 |
その他資料
データシート | |
---|---|
データシート | JA_Same Sky (formerly CUI Devices)_データシート_20170310175052787 |
データシート(English) | EN_Same Sky (formerly CUI Devices)_Datasheet_20210204150456964 |
証明書 | |
RoHS指令適合証明書 | JA_Same Sky (formerly CUI Devices)_RoHS指令適合証明書_20200305122641249 |
RoHS指令適合証明書(English) | EN_Same Sky (formerly CUI Devices)_Certificate of RoHS Compliance_20250204204057525 |
設計・シミュレーション用データ | |
シンボル/フットプリント/3Dモデル | JA_Same Sky (formerly CUI Devices)_シンボル/フットプリント/3Dモデル_20200305122335599 |
シンボル/フットプリント/3Dモデル(English) | EN_Same Sky (formerly CUI Devices)_Symbol/Footprint/3D Model_20250204181534264 |
製品仕様
- 製品名
- PJ-005A
- 製品分類
- 電力用コネクタ
- ライフサイクル
- 量産中
- 定格電圧(DC)
- 24V
- 定格電圧(AC)
- 24VAC
- コネクタタイプ
- Jack
- 内径
- 2mm
- マウンティングタイプ
- Panel Mount
- 取付方向
- Vertical
- 導線数
- 2
- シールド
- No
- 長さ
- 17.9mm
- 幅
- 10mm
- 高さ
- 10mm
- ロック方式
- Threaded
- 説明
- power jack, 2 x 5.5 mm, vertical, panel mount, 1 switch
- 特長
- Panel Mount
- 寸法
- 0.7, 0.39, 0.39in
- 規定電流
- 5A
- その他の型番/品番
- 045-0187R | CP-5 | PJ005A | Q7102948A | CP-5-NDR
