3M™の幅広い製品ラインナップをご紹介します。
【新製品】小型圧接コネクタ
結線作業性に優れ、取り扱いしやすい小型コネクタ
実装スペースの削減と配線作業性の改善をサポート
3M™ミニスタックコネクタ
各種製造装置においてはセンサーをはじめとする電子部品の使用数増加が進んでおり、制御基板上の部品実装の高密度化が求められています。
3M™ミニスタックコネクタは、基板実装スペース削減のための小型化を図るとともに、 優れた結線作業性と配線作業性を提供します。
1小型化：実装スペースを30％削減
- e-CON準拠3M™ミニ・クランプコネクタとの比較
2結線作業性：圧着コネクタと比較し作業時間を約60%削減
- 同等サイズの圧着コネクタと3ピンで比較（弊社評価結果に基づく)
3小さいのに電線接続の加工性に優れたデザイン
4小さいのに配線時の挿抜作業性に優れた構造
3M™スタンダードコネクタ
- 機器内の基板間接続に最適
- 豊富なバリエーション
- スリーエムは圧接コネクタのパイオニア
- ハイエンドからローエンドまでの幅広い実績
世界市場に初導入から60年以上 老舗メーカー

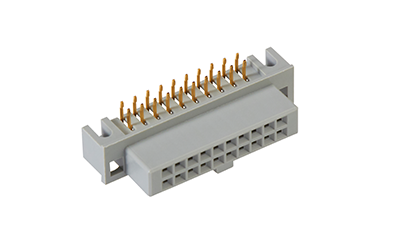

MIL-C-83503に準拠した2.54㎜ピッチ フラットケーブル用圧接コネクタ
世界で最も標準化された機器内配線システムであるとともに、様々なバリエーションの展開や省ケーブル化にも対応するなど、アプリケーションの変化にも長年にわたり対応してきた、大変使いやすいコネクタシステムです 。
3MはMIL-C-83503の規格立ち上げ当初から製品の供給をグローバルに行っているMILコネクタのパイオニアです。
長年の実績と信頼の品質を幅広いバリエーションで展開しております。
FA機器接続用 I/Oコネクタ
入出力信号に関する製品
3M™MDRコネクタのメリット
- ハーフピッチI/Oコネクタの「業界の標準品」
- こじりに強いベローズコンタクト構造
- 豊富なシェル・コネクタバリエーション
- 結線方式：圧接・半田付けに対応
エンコーダなど
イーサネット・センサー
3M™産業用M12コネクタのメリット
- IP68 防水・防塵性
- コンパクトな製品サイズ（特にワイヤーマウント側）
- 機器間接続のインターフェースコネクタ
- センサー接続用のAコード
産業用イーサネット接続用の Dコード
省工数・省配線コネクタ
e-CON準拠3M™ミニ・クランプコネクタ
- センサー線接続/中継のデファクトスタンダードコネクタ
- 細径・AWG28まで対応
加工手順
Y分岐：3M™ワイヤーマウントコモンソケット
- センサー線の中継・省配線化を実現
3M™ミニ・クランプと3M™コモンソケットを用いたセンサー・スイッチ接続
Y分岐、H分岐：3M™リンクコネクタ
- VCTFケーブルの分岐に対応
- 省配線化を実現
センサー信号のネットワーク
電源分配
圧接：3M™パワークランプコネクタ
- CC-LINK準拠コネクタ
- ワンタッチ結線可能
CC-Link機器への接続
電源分配
スリーエム圧接加工コネクタのメリット
接続に関わる全てのコストを削減
- 工具いらず(プライヤで加工可能)
- 結線工数削減
- ゴミ削減による環境対策
産業機器接続用ケーブルアッセンブリ
イーサネットケーブルには2種類のタイプがございます。製品特徴はこちら。

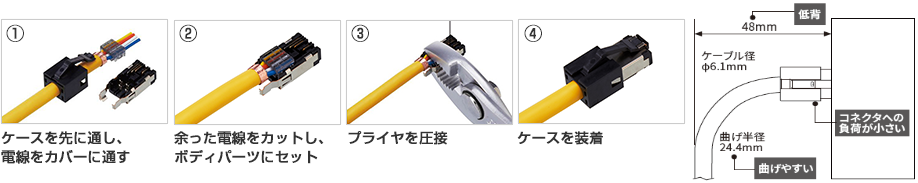

3M™ミニ・クランプコネクタと同様簡単結線!!
堅牢なラッチ構造とコネクタへの負荷を低減し
実装の高さを削減。
-
固定ケーブル
柔軟性が高く、這いまわしが容易
伝送可能距離：100m
AWG#22 2 対4 芯ケーブル
外被材料に耐油性、耐熱性に優れたビニル混合物を使用 -
可動ケーブル
屈曲回数500万回以上断線なし（当社データ）
伝送可能距離：50m
AWG#23 2 対4 芯ケーブル
外被材料に耐油性、耐熱性に優れたビニル混合物を使用
3M™産業用イーサネットケーブルアセンブリ4芯
- 産業用品質と使い勝手を両立
- 堅牢なラッチ、ノイズに強い二重遮蔽シールド
3M™シールデッドイーサネットケーブルCate5e対応STP/FTPケーブル
- ラッチ折れ防止プロテクタ付き
- 環境に優しい LSZH（ロースモークゼロハロゲン）ケーブル
- 這い回しがしやすい細径ケーブル
シールドイーサネットケーブルの使用環境
- ノイズが多い
- 使用条件が必ずしも良くない
- 一つの機器の停止が全体に影響
- LAN技術者が設置するわけではない
3M™ 産業用RJ45モジュラープラグ
- イーサネットケーブル加工用プラグ
- 専用工具なしで組み立てができ、現場施工を簡素化
- 電線の被覆除去が不要な圧接結線方式を採用
用途例
環境に合わせたシールドタイプの使い分けによるコストダウン
| 推奨用途 | 印加電圧 +/- 1000V |
印加電圧 +/- 2000V |
|||
|---|---|---|---|---|---|
| 装置間 接続 | STPケーブル (2重シールド) |
VOL-5ESFLB-LXX-GY-IC | 5m | OK | OK |
| 盤内 接続 | FTPケーブル (1重シールド) |
VOL-5ESFLB-LXX-GY-IC | OK | NG | |
| UTPケーブル (シールドなし) |
NG | NG | |||

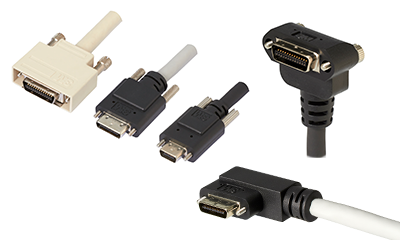

3M™カメラリンク製品シリーズ
ケーブル実装高さの低背化を可能にするアングルタイプ
- 伝送速度・用途に合わせた豊富なバリエーション
- 実装形態に合わせ、コネクタのシェル・実装タイプを選択可能
- 長年のLVDS伝送実績と AIA・JIIA規格起草メンバーとしての技術力
ケーブルバリエーション
| 規格 | 用途 | Configuration | 色 | ケーブル径 | インピーダンス | スキュー |
|---|---|---|---|---|---|---|
| PoCL / Camera Link | 固定 | Full | ベージュ | Φ9.0mm | 100±10Ω | 38ps / m Max |
| Base / Medium | グレー | Φ6.9mm | 50ps / m Max | |||
| 可動 | Base / Medium | 黒 | Φ9.0mm | |||
| PoCL Lite | 固定 | Lite | 黒 | Φ6.3mm |
※ PoCL ケーブルはカメラリンク信号伝送にも適合します。
※ 規格標準の Full Configuration ケーブルは、Base/Medium Configuration 接続にも適合します。
※ 可動ケーブルの屈曲性能は U 字屈曲 1000 万回です。

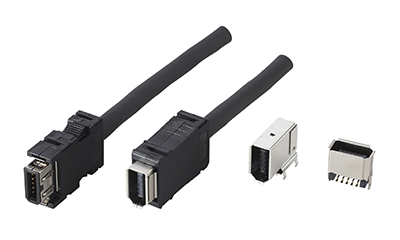

3M™ USB3 Visionケーブルアッセンブリ
長い伝送距離に対応
- 規格値:3m以上の伝送を実現する伝送特性
(機器との組み合わせにより最大14m) - 固定部・可動部ともに両端コネクタにねじ付きもご用意
- 省スペース：90°アングルシェルもご用意
- 長年のLVDS伝送実績と AIA・JIIA規格起草メンバーとしての技術力
