※BMS…Battery Management System(バッテリマネジメントシステムの省略形)
BMSによる電池電圧、充放電電流、温度等の高精度監視ニーズの高まり
近年、地球温暖化や大気汚染などが問題となっています。環境負荷低減のため、近い将来、自動車の12V鉛バッテリーはリチウムイオンバッテリーに代替されると予測されており、BMSによる高精度監視の必要性が高まっています。
エイブリックは各電池セルの電圧監視に適したリチウムイオン電池保護IC、充放電電流の監視に適したオペアンプ、暗電流削減に適した間欠動作用のコンビニエンスタイマICや低消費電流の電源ICなどをラインアップしており、12V
BMSに最適なICを総合的にご提供いたします。
12V BMSに最適なエイブリックのIC <対応製品>
製品名(青色のボックス)をクリックすると製品情報へリンクします。

■【リチウムイオン電池保護IC S-19192シリーズ】
超低消費電流
シンプルな構成でバッテリーをスタンドアロン監視、自己診断による故障検出も可能
スタンドアロン監視可能、自己診断(セルフテスト)機能搭載、3~6セル直列バッテリー監視用ICです。また、動作時消費電流18μA(max.)のため、暗電流制限要求の厳しいシステムにも使用可能です。
過充電検出電圧精度 : 2.5 ~ 4.5V (±20mV)
過放電検出電圧精度 : 1.5 ~ 3.0V (±80mV)
シリーズ名 | ||
---|---|---|
S-19192 | データシート(PDF) | 購入はこちら |

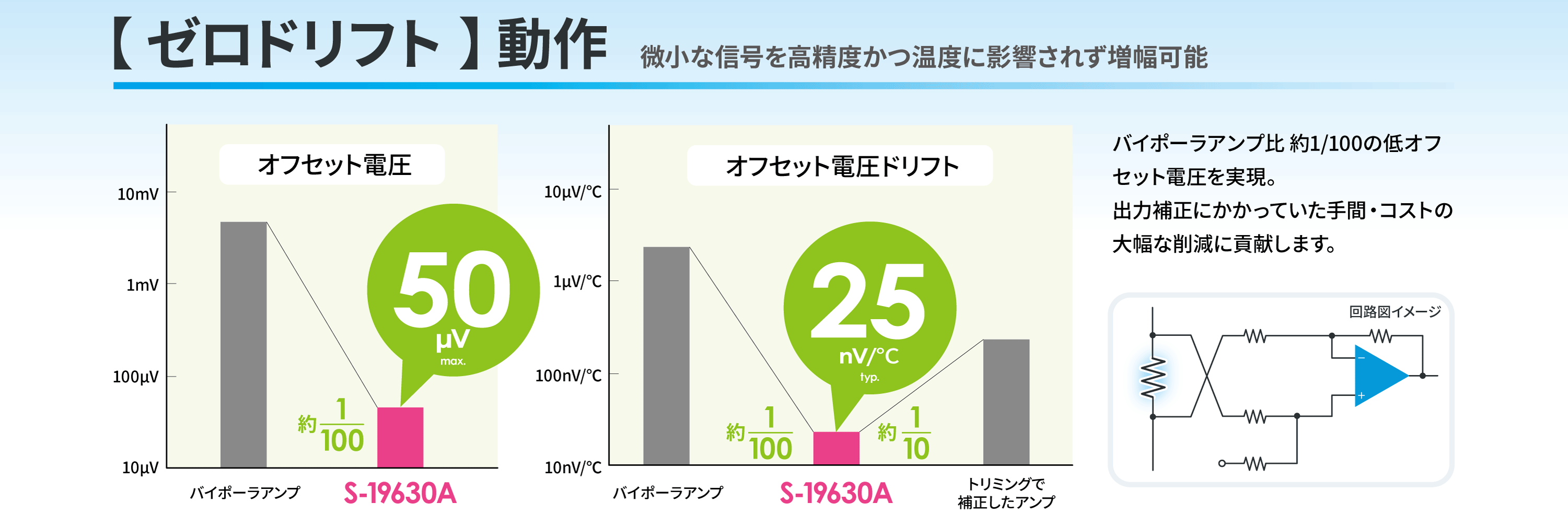

■【高精度オペアンプ S-19630A】
低オフセット電圧 36V動作
電流センサの高精度化に貢献
広動作電圧範囲により5V系からバッテリー直結の高電圧系まで使用可能。低オフセット電圧により高精度な電流検出が可能。入力Rail-to-Railによりローサイド、ハイサイドの電流検出に対応可能。
動作電圧範囲 : 4.0 V ~ 36 V / 低オフセット電圧 : 50μV max. / 入力Rail-to-Rail
シリーズ名 | ||
---|---|---|
S-19630A | データシート(PDF) | 購入はこちら |
■【高精度オペアンプ S-19611A】
低オフセット電圧 低電圧動作
電流センサの高精度化に貢献
低オフセット電圧により高精度な電流検出が可能。入力Rail-to-Railによりローサイド、ハイサイドの電流検出に対応可能。
動作電圧範囲 : 2.65 V ~ 5.5 V / 低オフセット電圧 : 100μV max. / 入力Rail-to-Rail
シリーズ名 | ||
---|---|---|
S-19611A | データシート(PDF) | 購入はこちら |
■【コンビニエンスタイマ S-35720 Aシリーズ】
超低消費電流 アラーム割り込み機能
間欠動作でシステムの暗電流を大幅に削減
時間設定端子でアラーム割り込み時間を選択可能なハードウェア時間設定タイプのコンビニエンスタイマです。0.2uAと極めて低消費のため、マイコン内蔵のタイマを使用せず本ICに置き換え、システムを間欠動作させることで暗電流を大幅に削減できます。
動作電圧範囲 : 1.8 V ~ 5.5 V
シリーズ名 | ||
---|---|---|
S-35720 A | データシート(PDF) | 購入はこちら |

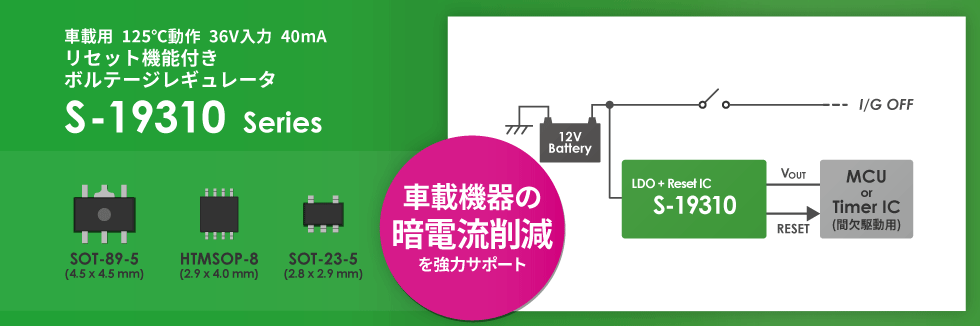

■【LDOレギュレータ S-19310シリーズ】
超低消費電流
世界No.1の低消費電流が間欠駆動機器の暗電流を削減
36V入力、40mA出力、内蔵LDOレギュレータの出力電圧を監視するリセット機能付き、超低消費電流2.2μA(typ.)のLDOレギュレータです。タイマICの電源として利用することで極低消費電流の間欠駆動システムを実現可能。ECUの暗電流削減に貢献します。出力電圧 : 2.9V~5.3V
シリーズ名 | ||
---|---|---|
S-19310 | データシート(PDF) | 購入はこちら |
■【ウォッチドッグタイマ S-19518/9シリーズ】
超低消費電流
MCUの電源供給、電圧監視、動作監視を1chipで実現
36V入力、500mA出力、リセット機能/LDOレギュレータ機能付き、ウィンドウウォッチドッグタイマICです。動作時の消費電流は3.2uAと非常に小さく、更にイネーブル(EN)端子によりMCUへの電源供給を止めることで暗電流をほぼゼロにすることが可能です。
シリーズ名 | ||
---|---|---|
S-19518(出力電流250mA) | データシート(PDF) | 購入はこちら |
S-19519(出力電流500mA) | データシート(PDF) | 購入はこちら |
■【EEPROM S-25AxxxBシリーズ】
ページライト機能 シーケンシャルリード機能
業界最高水準 +125℃で30万回書換えとデータ保持50年を実現
8Kから256KビットのSPIバス シリアルEEPROMです。パッケージも8pin SOP、8pin TSSOP、8pin TMSOPと豊富なラインナップから選択可能です。
シリーズ名 | ||
---|---|---|
S-25A080B(8Kビット) | データシート(PDF) | 購入はこちら |
S-25A160B(16Kビット) | ||
S-25A320B(32Kビット) | ||
S-25A640B(64Kビット) | データシート(PDF) | 購入はこちら |
S-25A128B(128Kビット) | データシート(PDF) | 購入はこちら |
S-25A256B(256Kビット) | データシート(PDF) | 購入はこちら |
