エイブリックの高電圧アナログスイッチは超音波診断装置で培った技術により高耐圧、多チャンネル、低オン抵抗、単一電源を実現し、幅広い用途にお使いいただける製品を取り揃えております。

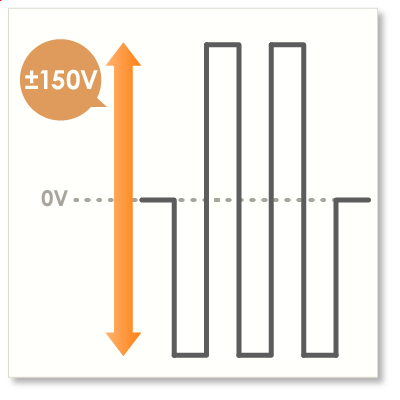

高電圧信号を入力可能

高電圧信号を入力可能
  • 定常状態の電圧で±100V、OverShoot±150Vの高電圧に対応。
  • 高電圧スイッチのon抵抗による振幅低下を補完するため、入力振幅電圧を上げることが可能。

多チャネル高集積

多チャネル高集積
  • 16チャネルから64チャネルの高集積で装置の小型化とコスト低減に貢献。

5V単一電源で低消費電力

5V単一電源で低消費電力
  • 単一5V電源のみで動作可能なため、優れた低消費電力を実現すると共に装置の安全設計に貢献。
5V単一電源で低消費電力
Power Dissipation at 50kHz All-channel Switching

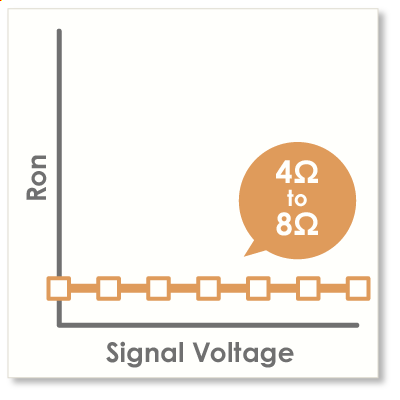

信号電圧に依存しない低オン抵抗

信号電圧に依存しない低オン抵抗
  • 100Vの信号電圧に依存しない安定した4Ω~8Ωの低オン抵抗を実現。
信号電圧に依存しない低オン抵抗

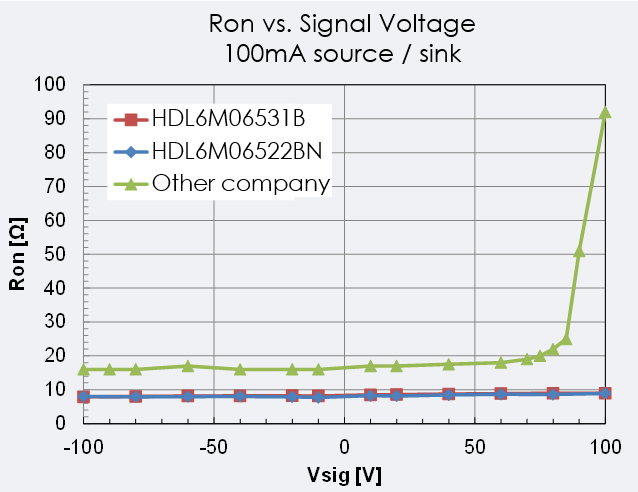

Ron vs. Signal Voltage 100mA source / sink

効率的な基板配線を実現するピン配置

効率的な基板配線を実現するピン配置
  • 信号入力端子と出力端子をそれぞれ対辺に配置したことにより、効率的な基板配線が可能となり装置小型化とコスト低減に貢献。

アプリケーション例

  • 医療用超音波システム、産業機器、計測機器、テスト装置、メカニカル・リレー代替

製品ラインナップ

・アナログ信号電圧±100Vに対応

HDL6M06502B 購入はこちら 16チャネル(4バンク×4チャネル) 、オン抵抗8Ω、高電圧SPSTアナログスイッチ、QFN-52 データシート(PDF)
HDL6M06522BN 購入はこちら 32チャネル、オン抵抗8Ω、高電圧SPSTアナログスイッチ、QFN-84 データシート(PDF)
HDL6M06531B 購入はこちら 32チャネル、オン抵抗8Ω、高電圧SPDTアナログスイッチ、QFN-64 データシート(PDF)

・アナログ信号電圧OverShoot±150Vの高電圧に対応、SDIまたはバンクインタフェース選択可

S-UM6522E 購入はこちら 32チャネル、オン抵抗8Ω、高電圧SPSTアナログスイッチ、QFN-84 データシート(PDF)
S-UM6531E 購入はこちら 32チャネル、オン抵抗8Ω、高電圧SPDTアナログスイッチ、QFN-64 データシート(PDF)
S-UM6523 購入はこちら 32チャネル、オン抵抗8Ω、高電圧SPSTアナログスイッチ、BGA-169 データシート(PDF)
S-UM6524 購入はこちら 32チャネル、オン抵抗4Ω、高電圧SPSTアナログスイッチ、BGA330 データシート(PDF)
S-UM6532 購入はこちら 64チャネル、オン抵抗6Ω、高電圧SPSTアナログスイッチ、BGA441 データシート(PDF)

また、エイブリックは今回紹介した製品以外にも
アナログ半導体を多数ラインナップしています!
