アルプスアルパインのフォースセンサはSi半導体素子を使ったピエゾ抵抗方式を採用しており、
MEMSプロセスで作ったピエゾ抵抗素子を使って荷重(フォース)を検出しています。
新製品HSFPAR007Aは業界最小サイズ※を実現しており、スタイラスペンなどのインプットデバイスや
ロボットアーム掴み部における加圧バランスの調整など、幅広い用途にご使用いただけます。
※2020年6月現在メーカ調べ
フォースセンサの検出原理
ピエゾ抵抗方式とはピエゾ抵抗効果を使った検出方式で、これは半導体結晶(Si)に機械的な歪み(ひずみ)が加わると内部エネルギー構造の変化に伴い電子の移動量が変わって電気抵抗が変化する現象です。

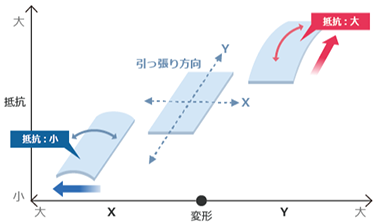

右の図のようにピエゾ抵抗素子にかかる歪みの方向によって電気抵抗は変わります。
ピエゾ素子 変形方向と抵抗
以下のように荷重が加わるとダイアフラムがたわみ、ピエゾ抵抗素子も歪み、出力電圧が変化します。
また、サイズを極小化する為、集積回路を持たずにアナログ出力としております。
センサ断面模式図
フォースセンサの特長
業界最小サイズ
アルプスアルパインのフォースセンサは、小型細径のスタイラスペンのペン先にも入るよう業界最小サイズを実現しています。
(2020年6月現在メーカ調べ)
高リニアリティ
ピエゾ抵抗方式のフォースセンサは他の方式に比べて高いリニアリティを実現できますが、更に同じピエゾ抵抗方式の他社製と比較してもアルプスアルパインのフォースセンサはリニアリティに優れています。
当社HSFPAR004A/HSFPAR007Aは2%FS※以下を実現しています。併せてヒステリシスにも優れていることが分かります。
※ FS=Full Span(0～8Nにおける出力変動量)
高感度
アルプスアルパインのフォースセンサは1g（≒0.01N）レベルの微小な応力も検出できます。
実験例
フォースセンサの上に1円玉（1g）を重ねていく実験でグラフの通り確実に検出できています。※
上述の通り、アルプスアルパインのフォースセンサはリニアリティが高いため、これが全荷重領域で実現できます。
※微小な応力の検出にはオペアンプなどの信号増幅処理や平均化などの信号安定化処理が必要です。
これらの性能によりスタイラスペンの筆圧を検知し、筆使いの滑らかさや再現性などの点で心地よい書き味を実現できます。
また、ゼロストロークレベル(0.01N)の小さな応力から検出できる為、精密機械を扱う産業用機器へのご使用も可能です。
高信頼性
使用荷重範囲（～8N）において100万回の動作寿命を保証しています。
加えて新製品のHSFPAR004A/HSFPAR007Aでは、最大定格荷重が従来品比で30～40%アップしており最大55Nの荷重にも耐えられます。

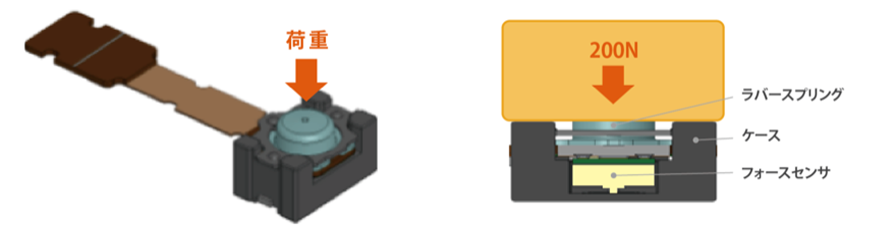

また、200Nまで耐えられるモジュール(FPC取り付けタイプ)HSFPAR303Aも取り揃えています。
アプリケーション例
ロボットアーム掴み部における
加圧バランスの調整
二足歩行ロボットの足の裏に搭載し
荷重を検知してバランスを調整
スタイラスペンなどの
各種インプットデバイスの筆圧検知
ラインナップ
| 製品番号 | 製品写真 | サイズ | 特長 | 動作荷重範囲 | 電源電圧 | 最大定格荷重 |
|---|---|---|---|---|---|---|
|
HSFPAR003A |
 |
2.0 × 1.6 × 0.66mm | 超小型SMDタイプ | 0 ~ 8N | 1.5 ~ 3.6V | 40N |
|
NEW HSFPAR004A 購入はこちら |
 |
2.0 × 1.6 × 0.66mm | 超小型SMDタイプ | 0 ~ 8N | 1.5 ~ 3.6V | 55N |
|
NEW HSFPAR007A 購入はこちら |
 |
1.5 × 0.85 × 0.68mm | 超小型SMDタイプ | 0 ~ 8N | 1.5 ~ 3.6V | 55N |
|
HSFPAR303A 購入はこちら |
 |
4.0 × 2.7 × 2.06mm | 耐衝撃ユニットタイプ | 0 ~ 7N | 1.5 ~ 3.6V | 200N |
