습도 센서 HSHCA 시리즈

ALPS ALPINE 습도 센서의 특징

1. 업계 최소(2019년 12월 메이커 조사)
자사의 반도체 프로세스를 사용하여 개발, 제조함으로써 업계 최소 수준을 실현
2. 고 선형성
타사 제품과 비교하여 높은 습도/낮은 습도에서도 출력전압이 안정
3. 폭넓은 검출 범위
정전용량 변화형의 검출방식으로 상대습도 0~100% RH까지 검출
4. 다양한 애플리케이션
모바일, 게임, 헬스 케어, 가전 등 많은 애플리케이션에서 채택

습도 센서 HSHCA 시리즈 제품 라인업

품번 HSHCAA006A HSHCAL001B HSHCAA120B신제품 HSHCAA114A HSHCAL101B
제품 이미지 HSHCAA006A HSHCAL001B HSHCAA120B HSHCAA114A HSHCAL101B
사이즈 2.5 × 2.2 × 1mm 2 × 2 × 0.88mm 30 × 13mm 30 × 13mm 24 × 16mm
출력 아날로그 디지털(I2C) 아날로그 아날로그 디지털(I2C)
습도 검출 범위 0 ~ 100%RH 0 ~ 100%RH 20 ~ 95%RH 0 ~ 100%RH 0 ~ 100%RH
측정 정밀도 ±5%RH ±1.5%RH(25℃, 50%RH) ±5%RH(25℃, 50%RH) ±5%RH(25℃, 50%RH) ±5%RH(25℃, 50%RH)
작동온도 범위 -10℃ ~ +85℃ -20℃ ~ +85℃ -20℃ ~ +60℃ -20℃ ~ +60℃ -20℃ ~ +85℃
전원 전압 2.2 ~ 3.6V 1.8V ±5% 4.95 ~ 5.05V 4.75 ~ 5.25V 2.5 ~ 5.5V
서미스터 저항값 10 ±5%kΩ 10 ±3%kΩ
습도 측정 기능
방습 코팅
기타 HSHCAA106E의 대체 권장품입니다. 파워록 커넥터
구매하기 구매하기 구매하기 구매하기 구매하기

습도란?

습도란 대기 중에 포함된 수증기의 양이나 비율을 말하는 것으로 일반적으로는 「상대습도」를 말합니다. 이에 대하여 「절대습도」가 있습니다.

상대습도(%RH): 어떤 온도의 대기에 포함된 수증기의 양÷그 온도의 포화 수증기량
절대습도(kg/kg): 수증기 중량÷건조한 공기 중량

ALPS ALPINE의 습도 센서는 상대습도를 검출합니다.

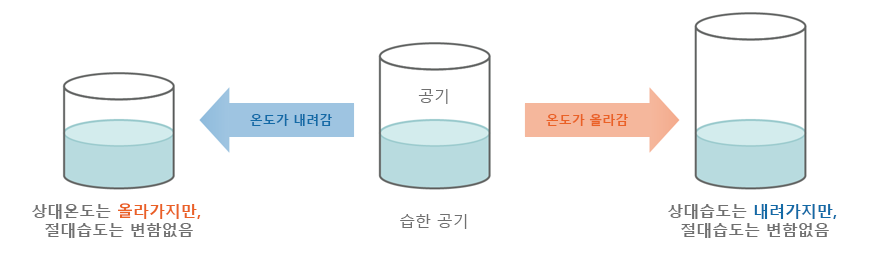

「상대습도」와 「절대습도」의 차이로는, 예를 들어 공기가 온도에 따라 수축과 팽창한 경우, 상대습도는 변화하지만, 절대습도는 수증기 무게가 변하지 않기 때문에 변화하지 않습니다.

습도 센서의 검출 방식

습도 센서에는 세상에 다양한 방식이 있습니다. ALPS ALPINE 습도 센서는 전기식의 정전 용량 변화형을 채용하고 있습니다.

습도 센서의 원리

ALPS ALPINE을 채용하는 정전 용량 변화형 습도 센서는 유전체를 끼우는 2개의 전극(콘덴서) 사이에 교류전압을 인가하여, 유전체의 수분흡수에 의한 유전율 변화가 가져오는 전극 간의 정전 용량 변화에서 습도를 측정하고 있습니다.
이에 대해 저항 변화형 습도 센서는 유전체의 수분흡수에 따른 전도성의 변화를 이용하고 있습니다.

이 센서에서 얻은 정전 용량값 C를 내장한 IC에서 전압 V로 변환되어 집니다.

ALPS ALPINE 습도 센서의 특징

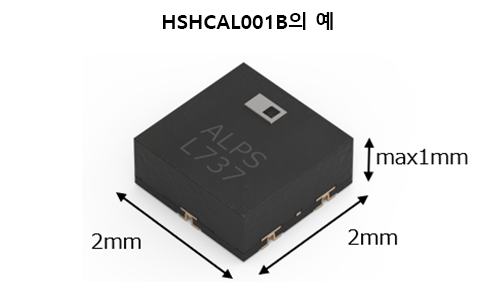

업계 최소(2019년 12월 메이커 조사)

ALPS ALPINE에서는 자사의 반도체 프로세스를 사용하여 실리콘 웨이퍼에 기록해 박막 콘덴서를 형성하고 있으며, 자사에서 개발, 제조함으로써 업계 최소 수준을 실현하였습니다.

고 선형성

다른 방식의 습도 센서와 비교하면 ALPS ALPINE 습도 센서는 높은 선형성으로 출력할 수 있습니다.

애플리케이션 사례

에어컨 등의 공조기기나 냉장고 등의 습도의 값을 계측하는 것은 물론, 프린터의 급지 및 방수기기의 수분 침입 감지 등, 습기의 침입을 감지하는 데에도 사용되고 있습니다.

  • 웨어러블 디바이스

  • 스마트폰/태블릿

  • 프린터

  • 냉장고

  • 에어컨

  • 가습기
