µModule®選定ガイド

アナログ・デバイセズのµModule® は、設計を簡素化し、省スペース・高効率を実現する電源ソリューションです。低EMI対応製品も含む豊富なラインアップで、幅広いアプリケーションに対応します。
今回は幅広いラインアップの中でどれを選べばいいか迷われている設計者に向け、µModule® の選定についてご紹介していきます。

ラインアップはこちら

アナログ・デバイセズのおすすめ！
旧MaximのμModule製品 µSLIC Modulesのご紹介

µModule® ラインアップ
特徴
機能 反転 ピンコンパチ 超低ノイズ パッケージ 極薄
降圧 Click Here! Click Here! Click Here! Click Here! Click Here!
昇降圧 Click Here! Click Here! Click Here!
昇圧
絶縁 Click Here! Click Here! Click Here!
LED
ドライバ
バッテリ
チャージャ

※表内のピンコンパチ製品は、同一の回路ボードレイアウトでの差し替えが可能な製品です。

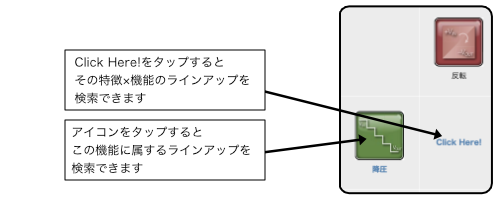

ラインアップ表の見方

降圧

降圧の製品を検索する

反転 降圧×反転の製品を検索する

Input Voltage (V) Output Voltage (V) Output Current (A) Clock Sync Range (MHz) Package Dimensions (mm) Part Number
Min Max Min Max Dimensions (mm) Height (mm) Package
4 36 –1.25 –5 200mA – 6.25 × 6.25 2.32 LGA LTM8020
3 36 –0.8 –5 500mA – 11.25 × 6.25 2.82 LGA LTM8021
4.5 36 –1.2 –18 600mA – 11.25 × 6.25 3.42 BGA LTM8029
3.6 36 –0.8 –10 1A 0.25 to 2 11.25 × 9 2.82 LGA LTM8022
3.6 36 –0.8 –10 2A 0.25 to 2 11.25 × 9 2.82
3.42		 LGA BGA LTM8023
3.6 36 –0.8 –24 3A 0.25 to 2 9 × 15
9 × 11.25		 4.32
4.92		 LGA BGA LTM8025
4.5 60 –2.5 –24 4A 0.1 to 0.5 15 × 15 4.32
4.92		 LGA BGA LTM8027
6 36 –1.2 –24 5A 0.1 to 1 11.25 × 15 2.82 LGA LTM8026

ピンコンパチ 降圧×ピンコンパチの製品を検索する

Input Voltage (V) Output Voltage (V) Output Current (A) Parallelable Outputs (Total Iout) Package Part Number
Min Max Min Max Dimensions
(mm)		 Height
(mm)		 Package
6 36 1.2 24 5A x2 (10A) 11.25 x 15 2.82 LGA LTM8026
3.42 BGA
6 36 1.2 24 ±5A – 11.25 x 15 2.82 LGA LTM8052
/LTM8052A
3.42 BGA
3.1 20 0.6 3.3 (@12A output) 5A, 5A, 12A, 12A Yes 9.5 x 16 4.72 BGA LTM4671
4.5 15 0.6 5.5 (@5A output) Yes 16 x 16 4.72 BGA LTM4673
3.1 20 0.5 5.5 8A x6 (48A) 6.25 x 6.25 3.87 BGA LTM4657
3.1 20 0.6 5.5 12A x2 (24A) 6.25 x 6.25 3.87 BGA LTM4626
3.1 20 0.6 5.5 15A x2 (30A) 6.25 x 6.25 5.02 BGA LTM4638
4.5 26.5 0.6 5.5 Dual 8A or Single 16A x2 (32A) 15 x 15 4.32 LGA LTM4628
4.92 BGA
4.5 15 0.6 1.8 Dual 10A or Single 20A x2 (40A) 16 x 16 1.91 LGA LTM4631
2.51 BGA
4.5 16 0.6 2.5 Dual 13A or Single 26A x4 (100A) 15 x 15 4.41 LGA LTM4620
/LTM4620A
5.3 5.01 BGA
4.5 15 0.6 1.8 Dual 18A or Single 36A x4 (144A) 16 x 16 4.41 LGA (only LTM4630) LTM4630
/ LTM4630-1
5.01 BGA
4.5 18 0.6 8 Dual 18A or Single 36A x4 (144A) 16 x 16 4.41 LGA LTM4630A
(after date code 1720*) (after date code 1720*) 5.01 BGA
4.5 15 0.6 1.8 Dual 25A or Single 50A x6 (300A) 16 x 16 5.01 BGA LTM4650
/ LTM4650-1
4.5 16 0.6 5.5 Dual 25A or Single 50A x6 (300A) 16 x 16 4.41 LGA (only LTM4650A) LTM4650A
/ LTM4650A-1
5.01 BGA
4.5 15 0.6 1.8 Dual 18A or Single 36A x4 (144A) 16 x 16 4.41 LGA (only LTM4630) LTM4630
/ LTM4630-1
5.01 BGA
4.5 18 0.6 8 Dual 18A or Single 36A x4 (144A) 16 x 16 4.41 LGA LTM4630A
(after date code 1720*) (after date code 1720*) 5.01 BGA
4.5 15 0.6 1.8 Dual 25A or Single 50A x6 (300A) 16 x 16 5.01 BGA LTM4650
/ LTM4650-1
4.5 16 0.6 5.5 Dual 25A or Single 50A x6 (300A) 16 x 16 4.41 LGA (only LTM4650A) LTM4650A
/ LTM4650A-1
5.01 BGA
3.6 20 0.6 5.5 Dual 2.5A or Single 5A x2 (10A) 6.25 x 6.25 1.82 LGA LTM4622
3.3Vin Compatible with Vin tied to INTVcc 2.42 BGA
4.5 15 0.6 1.8 Dual 10A or Single 20A x2 (40A) 16 x 16 1.91 LGA LTM4631
2.51 BGA
3.6 36 0.8 10 1A 9 x 15 2.82 LGA LTM8031
3.6 36 0.8 10 2A 9 x 15 2.82 LGA LTM8032
3.42 BGA
3.6 36 0.8 10 1A x2 (2A) 9 x 11.25 2.82 LGA LTM8022
3.6 36 0.8 10 2A x2 (4A) 9 x 11.25 2.82 LGA LTM8023
3.42 BGA
4.5 17 0.5 5.5 Dual 9A or Single 18A 11.9 x 16 3.51 BGA LTM4675
4.5 17 0.5 3.6 Dual 10A or Single 20A 11.9 x 16 1.82 LGA LTM4686
2.375 17 0.5 3.6 Dual 10A or Single 20A 11.9 x 16 1.82 LGA LTM4686-1
(2.375V with Aux 5V Bias)
4.5 5.75 0.5 3.6 Dual 14A or Single 28A 11.9 x 16 1.82 LGA LTM4686B
(2.375V with Aux 5V Bias)
4.5 26.5 0.5 5.5 Dual 13A or Single 26A 16 x 16 5.01 BGA LTM4676A
4.5 16 0.5 1.8 Dual 18A or Single 36A 16 x 16 5.01 BGA LTM4677
4.5 16 0.5 3.4 Dual 25A or Single 50A 16 x 16 5.86 BGA LTM4678
4 20 0.6 3.3 Quad: 3A x1 (12A) 9 x 15 1.82 LGA LTM4643
2.375 with External Bias 2.42 BGA
4 14 0.6 5.5 Quad: 4A x1 (16A) 9 x 15 5.01 BGA LTM4644
/ LTM4644-1
2.375 with External Bias

超低ノイズ 降圧×超低ノイズの製品を検索する

Input Voltage (V) Output Voltage (V) Output Current (A) Sync Range (MHz) Package Part Number
Min Max Min Max Dimensions (mm) Height (mm) Package
4 36 1.2 5 0.2 – 6.25 × 6.25 2.32 LGA LTM8020
3 36 0.8 5 0.5 – 6.25 × 11.25 2.82 LGA LTM8021
3.6 36 0.8 10 1 0.25 to 2.0 9 × 15 2.82 LGA LTM8031
3.6 36 0.8 10 2 0.25 to 2.0 9 × 15 2.82 LGA LTM8032
9 × 15 3.42 BGA
3.6 36 0.8 24 3 0.25 to 2.0 11.25 × 15 4.32 LGA LTM8033
11.25 × 15 4.92 BGA
4* 20 0.6 5.5 3 0.56 to 4 6.25 × 6.25 1.82 LGA LTM4623
4* 14 0.6 5.5 4 – 6.25 × 6.25 5.01 BGA LTM4624
5 36 3.3 15 5 0.18 to 1.3 15 × 15 2.82 LGA LTM4612
4.5 28 0.6 5 6 0.7 to 1.1 15 × 15 3.42 LGA BGA LTM4606
5 36 3.3 15 8 0.18 to 1.3 15 × 15 4.32 LGA LTM4613

パッケージ 降圧×パッケージの製品を検索する

Function Input Voltage (V) Output Voltage (V) Output Capability per Channel Isolation Rating Extended Temp Range Parallelable Outputs (Total IOUT) BGA Package Dimensions (mm) Part Number
Min Max Min Max
Single Output Step-Down 3.6 36 0.8 10 2A non-isolated –55°C to 125°C ×2 (4A) 9 × 11.25 × 3.42 LTM8023
3.6 36 0.8 10 2A non-isolated –55°C to 125°C ×2 (4A) 9 × 15 × 3.42 LTM8032
3.6 36 0.8 24 3A non-isolated –55°C to 125°C ×2 (6A) 9 × 15 × 4.92 LTM8025
3.6 36 0.8 24 3A non-isolated –55°C to 125°C ×2 (6A) 11.25 × 15 × 4.92 LTM8033
2.375 5.5 0.8 5 4A non-isolated – ×2 (8A) 9 × 15 × 3.42 LTM4604A
4* 14 0.6 5.5 4A non-isolated – – 6.25 × 6.25 × 5.01 LTM4624
4.5 60 2.5 24 4A non-isolated –55 to 125 ×2 (8A) 15 × 15 × 4.92 LTM8027
6 36 0.8 1.8 5A non-isolated –55°C to 125°C ×2 (10A) 15 × 15 × 4.92 LTM8028
4* 20 0.6 5.5 5A non-isolated – ×12 (60A) 6.25 × 6.25 × 5.01 LTM4625
4.5 28 0.6 5 6A non-isolated –55°C to 125°C ×2 (12A) 15 × 15 × 3.42 LTM4606
4.5 16 0.6 3.3 10A non-isolated – ×3 (30A) 9 × 15 × 4.92 LTM4649
4 38 0.6 6 10A non-isolated –55°C to 125°C ×4 (40A) 15 × 15 × 5.02 LTM4641
4.5 20 0.6 5 12A non-isolated – ×4 (48A) 15 × 15 × 3.42 LTM4601†
4.5 20 0.6 5 12A non-isolated – ×4 (48A) 15 × 15 × 3.42 LTM4601-1†
4.5 20 0.6 5 12A non-isolated – ×4 (48A) 15 × 15 × 3.42 LTM4601A†‡
4.5 20 0.6 5 12A non-isolated – ×4 (48A) 15 × 15 × 3.42 LTM4601A-1†‡
4.5 28 0.6 5 12A non-isolated –55°C to 125°C ×4 (48A) 15 × 15 × 3.42 LTM4601AHV†‡
4.5 20 0.6 5 15A non-isolated –55°C to 125°C ×4 (60A) 15 × 15 × 4.92 LTM4627
4.5 20 0.6 5.5 20A non-isolated – ×4 (80A) 15 × 15 × 4.92 LTM4637
2.375 7 0.6 5.5 20A non-isolated – ×4 (80A) 15 × 15 × 4.92 LTM4639

極薄 降圧×極薄の製品を検索する

Input Voltage (V) Output Voltage (V) Output Current (A) Package Part Number
Min Max Min Max Dimensions (mm) Height (mm) Package
3.6 36 0.8 10 1A 9 x 15 2.82 LGA LTM8031
2A 2.82 LGA LTM8032
3.42 BGA
5 36 3.3 15 5A 15 x 15 2.8 LGA LTM4612
4.5 28 0.6 5 6A 2.82 LGA LTM4606
3.42 BGA
4 20 0.6 5.5 3A 6.25 x 6.25 1.82 LGA LTM4623
(2.375V with External Bias) 2.42 BGA
3.6 20 0.6 5.5 Dual 2.5A or Single 5A 6.25 x 6.25 1.82 LGA LTM4622
3.3Vin compatible with Vin tied to INTVcc 2.42 BGA
3.6 1.5 12 Dual 2A or Single 4A LTM4622A
15 1.8 Dual 10A or Single 20A 16 x 16 1.91 LGA LTM4631
2.51 BGA
4.5 17 0.5 3.6 Dual 10A or Single 20A 11.9 x 16 1.82 LGA LTM4686
2.375 17 0.5 3.6 Dual 10A or Single 20A 11.9 x 16 1.82 LGA LTM4686-1
(2.375V with Aux 5V Bias)
4.5 5.75 0.5 3.6 Dual 14A or Single 28A 11.9 x 16 1.82 LGA LTM4686B
(2.375V with Aux 5V Bias)
4.5 26.5 0.5 5.5 Dual 13A or Single 26A 16 x 16 5.01 BGA LTM4676A
4 20 0.6 5.5 3A 6.25 x 6.25 1.82 LGA LTM4623
2.375 with External Bias 2.42 BGA
2.25 3.6 0.5 2.5 Dual 2A 3 x 4 1.18 LGA LTM4691
1.48 BGA
4 20 0.6 3.3 Quad 3A, 12A 9 x 15 1.82 LGA LTM4643
2.375 with External Bias 2.42 BGA
3.2 40 0.8 12 1.2A 4 x 4 1.82 BGA LTM8074
3.2 40 0.8 12 1.2A 4 x 4 1.82 BGA LTM8074
4 20 0.6 5.5 3A 6.25 x 6.25 1.82 LGA LTM4623
2.375 with External Bias 2.42 BGA
4.5 15 0.6 1.8 Dual 10A or Single 20A 16 x 16 1.91 LGA LTM4631
2.51 BGA
4.5 15 0.6 1.8 Dual 10A or Single 20A 16 x 16 1.91 LGA LTM4631
2.51 BGA
4 20 0.6 3.3 Quad 3A, 12A 9 x 15 1.82 LGA LTM4643
2.375 with External Bias 2.42 BGA
4 20 0.6 5.5 3A 6.25 x 6.25 1.82 LGA LTM4623
2.375 with External Bias 2.42 BGA
3.6 15 0.6 2.5 Dual ±3A with 10mA for VREF 6.25 x 6.25 1.82 LGA LTM4632
3.3Vin Compatible with Vin tied to INTVcc 2.42 BGA
3.2 40 0.8 12 1.2A 4 x 4 1.82 BGA LTM8074
3.6 20 1.5 12 Dual 2A or Single 4A 6.25 x 6.25 1.82 LGA LTM4622A
2.42 BGA
3.6 20 0.6 5.5 Dual 2.5A or Single 5A 6.25 x 6.25 1.82 LGA LTM4622
3.3Vin Compatible with Vin tied to INTVcc 2.42 BGA
2.25 3.6 0.5 2.5 Dual 2A 3 x 4 1.18 LGA LTM4691
1.48 BGA
降圧の製品を検索する

昇降圧

昇降圧の製品を検索する

反転 昇降圧×反転の製品を検索する

Input Voltage (V) Output Voltage (V) Total Output Capability Clock Sync Range (MHz) UL60950
Recognized		 Package Part Number
Min Max Min Max Dimensions (mm) Height (mm) Package
2.8 18 –2.5 –15 0.7A 0.2 to 2.0 No 6.25 × 11.25 4.92 BGA LTM8045
3.1 32 –2.5 –12 1.5W – No 9 × 11.25 4.92 BGA LTM8047
3.1 31 –2.5 –12 1.5W – Yes 9 × 11.25 4.92 BGA LTM8057
3.1 31 –1.8 –12 2.5W – Yes 9 × 15 4.92 BGA LTM8046

ピンコンパチ 昇降圧×ピンコンパチの製品を検索する

Input Voltage (V) Output Voltage (V) Output Current (A) Inductor Package Part Number
Min Max Min Max Dimensions (mm) Height
(mm)		 Package
4.5 36 0.8 24 10A† External 15 x 15 2.8 LGA LTM4607
4.5 36 0.8 34 10A† External 15 x 15 2.82 LGA LTM4609
3.42 BGA
4.5 20 0.8 16 12A† External 15 x 15 2.8 LGA LTM4605

パッケージ 昇降圧×パッケージの製品を検索する

Input Voltage (V) Output Voltage (V) Output Capability per Channel Isolation Rating Extended Temp Range Parallelable Outputs (Total IOUT) BGA Package Dimensions (mm) Part Number
Min Max Min Max
2.8 18 ±2.5 ±15 0.7A non-Isolated –55°C to 125°C – 6.25 × 11.25 × 4.92 LTM8045
5 36 0.8 34 4A** non-Isolated –55°C to 125°C ×4 (16A) 15 × 15 × 3.42 LTM4609
5 58 1.2 48 5.4A non-isolated –55 to 125 ×2 (10.8A) 15 × 15 × 4.92 LTM8056
5 36 1.2 36 8.5A non-isolated –55 to 125 ×2 (17A) 15 × 15 × 4.92 LTM8055
昇降圧の製品を検索する

昇圧

Input Voltage (V) Output Voltage (V) # of Switch Current Package Part Number
Min Max Min Max Output Dimensions (mm) Height (mm) Package
1.8 5.5 2.5 15 1 4A 6.25 x 6.25 2.42 BGA LTM4661
down to 0.7V after start-up
5 38 2 40 1 10A 9 x 11.25 2.22 BGA LTM8005
4.5 28 6 36 1 4A 16 x 16 7.07 BGA LTM4656/-1
昇圧の製品を検索する

絶縁

絶縁の製品を検索する

反転 絶縁×反転の製品を検索する

Input Voltage (V) Output Voltage (V) Total Output Capability UL60950
Recognized		 Package Dimensions (mm) Package Part Number
Min Max Min Max
3.1 32 –2.5 –12 1.5W No 9 × 11.25 × 4.92 BGA LTM8047
3.1 31 –2.5 –12 1.5W Yes 9 × 11.25 × 4.92 BGA LTM8057
3.1 31 –1.8 –12 2.5W Yes 9 × 15 × 4.92 BGA LTM8046

超低ノイズ 絶縁×超低ノイズの製品を検索する

Input Voltage (V) Output Voltage (V) Output Ripple Output Power UL Recognized Package Part Number
Min Max Min Max Dimensions (mm) Height (mm) Package
3.1 31 2.5 (VOUT1) 13 (VOUT1) 20mVRMS (VOUT1) 1.5W UL60950 9 x 11.25 4.92 BGA LTM8058
1.2 (VOUT2) 12 (VOUT2) 20µVRMS (VOUT2) (Combined)

パッケージ 絶縁×パッケージの製品を検索する

Input Voltage (V) Output Voltage (V) Output Capability per Channel Isolation Rating Extended Temp Range BGA Package Dimensions (mm) Part Number
Min Max Min Max
3.1 32 2.5 12 1.5W 725VDC –55°C to 125°C 9 × 11.25 × 4.92 LTM8047
3.1 32 1.2 12 1.5W Combined 725VDC –55°C to 125°C 9 × 11.25 × 4.92 LTM8048
3.1 31 2.5 12 1.5W 2kVAC (3kVDC) –55°C to 125°C 9 × 11.25 × 4.92 LTM8057
3.1 31 1.2 12 1.5W Combined 2kVAC (3kVDC) –55°C to 125°C 9 × 11.25 × 4.92 LTM8058
3.1 31 1.8 12 2.5W 2kVAC (3kVDC) –55°C to 125°C 9 × 15 × 4.92 LTM8046
絶縁の製品を検索する

LEDドライバ

Input Voltage (V) Output Voltage (V) LED Drive Current (A) Dimming Clock Sync Range (MHz) Open LED Protection Package Part Number
Min Max Min Max Dimensions (mm) Height (mm) Package
3 30 2 32 1 Analog and PWM 0.3 to 2.5 ✓ 9 x 15 2.82 LGA LTM8042
3 30 2 32 0.35 Analog and PWM 0.3 to 2.5 ✓ 9 x 15 2.82 LGA LTM8042-1
4 36 2.5 13 1 Analog and PWM – ✓ 9 x 15 4.32 LGA LTM8040
LEDドライバの製品を検索する

バッテリチャージャ

Input Voltage (V) Output Voltage (V) Maximum Supported Battery Chemistries Adjustable Current Limit MPPT Auto Recharge Parallelable Outputs
(Total IOUT)		 Package Part Number
Min Max Min Max Charge Current (A) Dimensions (mm) Height (mm) Package
4.95 32 4.1 8.4 2 Li-Ion, Li-Polymer ✓ – ✓ – 9 x 15 4.32 LGA LTM8061
4.95 32 3.3 14.4 2 Li-Ion, Li-Polymer, SLA, LiFePO4 – ✓ ✓ x3 (6A) 9 x 15 4.32 LGA LTM8062
4.95 32 3.3 18.8 2 Li-Ion, Li-Polymer, SLA, LiFePO4 – ✓ ✓ x3 (6A) 9 x 15 4.32 LGA LTM8062A
バッテリチャージャの製品を検索する

旧MaximのμModule製品 µSLIC Modulesのご紹介

uSLIC (micro-sized system-level Integrated Circuit)は、高効率スイッチング電源Himalaya技術を用い、電源周辺部品も含めて小型なワンチップに集積したICです。省スペース、またLDOではできない小型・大電流用途などに最適です。

旧Maximの µSLIC Modules 製品を検索する
Input Voltage (V) Output Voltage (V) Output Current (A) Package Part Number
Min Max Min Max Dimensions
(mm)		 Height (mm) Package
4 24 0.9 5.5 0.1 2.6 x 3 1.5 uSLIC MAXM17900
4 60 0.9 5.5 0.1 MAXM17552
4 42 0.9 5.5 0.1 MAXM17532
4 60 1.2 3.3 0.15 MAXM17712
4 60 5 5 0.15 MAXM17720
4 60 1.5 5.5 0.15 MAXM17724
4.5 60 5 12 0.2 MAXM15068
4.5 60 3.3 3.3 0.3 MAXM15065
4.5 60 5 5 0.3 MAXM15066
4.5 60 0.9 6.3 0.3 MAXM15067
4.5 24 3.3 3.3 0.3 MAXM17904
4.5 24 0.9 6.3 0.3 MAXM17906
4.5 42 3.3 3.3 0.3 MAXM15465
4.5 42 5 5 0.3 MAXM15466
4.5 42 0.9 6.3 0.3 MAXM15467
4.5 60 3.3 3.3 0.3 MAXM15062
4.5 60 5 5 0.3 MAXM15063
4.5 60 0.9 5 0.3 MAXM15064
4.5 24 3.3 3.3 0.3 MAXM17901
4.5 24 0.9 3.3 0.3 MAXM17903
4.5 42 0.9 5 0.3 MAXM15462
4.5 42 3.3 3.3 0.3 MAXM15463
4.5 42 5 5 0.3 MAXM15464
1.8 5.5 0.7 3.3 0.6 2.1 x 2.6 1.3 10-lead eMGA MAXM38643/A
2.7 5.5 0.8 1.5 0.6 MAXM17625
2.7 5.5 1.5 3.3 0.6 MAXM17626
4.5 36 3.3 3.3 1 3 x 3 1.75 uSLIC MAXM17630
4.5 36 5 5 1 MAXM17631
4.5 36 0.9 12 1 MAXM17632
2.9 5.5 0.8 3.3 1 2.1 x 2.6 1.3 MAXM17623
2.9 5.5 1.5 3.3 1 MAXM17624
4.5 76 0.8 5 1 6.5 x 10 2.92 LGA MAXM17761
4.5 60 0.9 5 1 2.8 LGA MAXM17502
4.5 60 0.9 12 1.5 2.92 LGA MAXM17575
4.5 60 0.9 12 1.7 9 x 15 2.8 LGA MAXM17505
4.5 42 0.9 12 1.7 LGA MAXM17545
4.5 36 3.3 3.3 2 4 x 4 1.75 uSLIC MAXM17633
4.5 36 5 5 2 MAXM17634
4.5 36 0.9 12 2 MAXM17635
4.5 60 0.9 12 2.5 9 x 15 2.8 LGA MAXM17503
4.5 42 0.9 12 2.5 2.8 MAXM17543
4.5 60 8 24 3 4.32 MAXM17537
4.5 60 0.9 15 3 2.92 MAXM17574
4.5 60 0.9 12 3.5 2.8 MAXM17504
4.5 42 0.9 12 3.5 2.8 MAXM17544
4.5 60 0.9 12 4 4.32 MAXM17536
2.4 5.5 0.75 3.6 4 6.5 x 10 2.8 MAXM17514
4.5 42 0.9 12 5 9 x 15 4.32 MAXM17546
2.4 5.5 0.75 3.6 5 6.5 x 10 2.8 MAXM17515
2.4 5.5 0.75 1.8 6 MAXM17516
旧Maximの µSLIC Modules 製品を検索する

評価開発用キット

µModule® の評価用開発キットもラインアップしております。

評価開発用キットを検索する 旧Maximの評価開発用キットを検索する

設計サポート

LTPowerCAD and LTpowerPlanner

LTpowerCADは、アナログ・デバイセズの電源製品向けに特化した設計ツールで、部品の推奨値や性能予測を提供し、設計を簡素化します。LTpowerPlannerも搭載し、システムレベルの電源設計を効率化します。

詳しくはこちら

LTspice Speice回路シミュレータ

高性能な、回路図キャプチャと波形ビューアを備えたSPICEシミュレータは、スイッチングレギュレータの シミュレーションを容易にする拡張機能とモデルを備えています。

詳しくはこちら

LTpowerPlay Windowsベース開発環境

LTpowerPlayは、旧リニアテクノロジーのデジタル・パワー・マネジメント（PSM）製品をサポートする、高機能なWindows向け開発ツールです。

詳しくはこちら

µModule® 特集ページ

第1回: 電源設計の課題と対策 第2回: LDOとµModule® の比較
第3回: 「LTpowerCAD II」の紹介 第4回: FPGAの電源としての実力
番外編: Silent Switcherの技術とは？ LTM8065 or LTM4622A Demo Board

アナログ・デバイセズに関する情報はこちら

アナログ・デバイセズ
アナログ・デバイセズの 専門店ページはこちら
