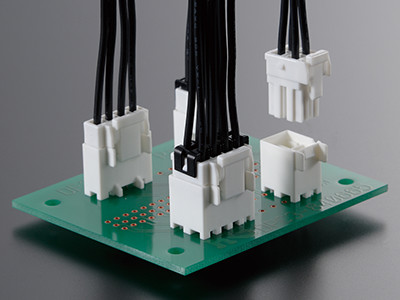

DF33C Series
Supports 3.3mm pitch & maximum of 5A
While it is the smallest among EnerBee,
it meets the criteria of the creepage distance of the Electrical Safety Act: 1.5 mm※.
Furthermore, it corresponds to the potting process (resin filled) up to a high 6.5 mm.
It is widely adopted as a connector for small internal power supply.
※After Resin Filling
UL/C-UL (To be acquired)
- Straight
- Right Angle
- Relay
- Key Compatible
- Potting Compatible
- Multipoint Contact
- Center Lock
- Water Proof
- Sequence
※Outside site
Product Name | Specification | ||||
---|---|---|---|---|---|
Connector Shape | Number of Contacts | Number of Rows (fitting portion) |
Contact Plating | Applicable Wire Diameter | |
DF33A-2022SCF(40) | Reel crimp terminal | Tin | AWG♯20~22 | ||
DF33A-2022SC | Rose crimp terminal | Tin | AWG♯20~22 | ||
DF33C-2P-3.3DSA(24) | Header | 2 | 1 | Tin | |
DF33C-2S-3.3C | Socket | 2 | 1 | ||
DF33C-2RS-3.3 | Retainer | ||||
DF33C-3P-3.3DSA(24) | Header | 3 | 1 | Tin | |
DF33C-3S-3.3C | Socket | 3 | 1 | ||
DF33C-3RS-3.3 | Retainer | ||||
DF33C-4P-3.3DSA(24) | Header | 4 | 1 | Tin | |
DF33C-4S-3.3C | Socket | 4 | 1 | ||
DF33C-4RS-3.3 | Retainer | ||||
DF33C-4DP-3.3DSA(24) | Header | 4 | 2 | Tin | |
DF33C-4DS-3.3C | Socket | 4 | 2 | ||
DF33C-4RDS-3.3 | Retainer | ||||
DF33C-5P-3.3DSA(24) | Header | 5 | 1 | Tin | |
DF33C-5S-3.3C | Socket | 5 | 1 | ||
DF33C-5RS-3.3 | Retainer | ||||
DF33C-6P-3.3DSA(24) | Header | 6 | 1 | Tin | |
DF33C-6S-3.3C | Socket | 6 | 1 | ||
DF33C-6RS-3.3 | Retainer | ||||
DF33C-6DP-3.3DSA(24) | Header | 6 | 2 | Tin | |
DF33C-6DS-3.3C | Socket | 6 | 2 | ||
DF33C-6RDS-3.3 | Retainer | ||||
DF33C-8DP-3.3DSA(24) | Header | 8 | 2 | Tin | |
DF33C-8DS-3.3C | Socket | 8 | 2 | ||
DF33C-8RDS-3.3 | Retainer | ||||
DF33C-10DP-3.3DSA(24) | Header | 10 | 2 | Tin | |
DF33C-10DS-3.3C | Socket | 10 | 2 | ||
DF33C-10RDS-3.3 | Retainer | ||||
DF33C-12DP-3.3DSA(24) | Header | 12 | 2 | Tin | |
DF33C-12DS-3.3C | Socket | 12 | 2 | ||
DF33C-12RDS-3.3 | Retainer |
