高精度コアレス電流センサー評価ボードを抽選で20名様にプレゼント
革新的なTISON-8 パッケージを採用したこの電流センサーは、大電流に対して業界最高レベルの熱性能を提供し、高電圧環境下でも優れた絶縁性を保持します。内蔵された電流経路は、挿入抵抗が220 μΩで、挿入インダクタンスが1 nH以下という極めて低い値を実現しており、外部キャリブレーション不要で超低電力損失を達成しています。
また、双方向AC/DC電流を測定するこのセンサーは、高速過電流検出機能を2系統持ち、アナログインターフェースが付属しており、機敏かつ精密な制御を可能にします。磁気検出機構を用いたガルバニック絶縁機能は、電気的ノイズからの干渉を防ぎ、温度変化による感度誤差も非常に小さいため、厳しい環境下でも安定した性能を維持します。
さらに、2つの高速過電流検出信号は、標準で0.7 µsという迅速な応答時間を誇り、システムの保護と信頼性の向上に貢献します。
プレゼント同封予定アイテム
- TLI4971_MS2GO
コアレス電流センサーのメリット
- ２つのホール素子による差動測定で、浮遊磁場の影響を低減
- 磁気飽和およびヒステリシスの影響を受けず、リニアリティが高い
- 経年および温度への依存が少ない
- 電流検出の小型化が可能
インフィニオンの電流センサー XENSIV™ TLI4971
特長
- 3.3V 動作電圧
- 選択可能な検出電流範囲
+/-25A, +/-50A, +/-75A, +/-120A - 動作温度範囲：-40℃～105℃
- 高速測定が可能な高いバンド幅 (typ. 240kHz)
- 2つの内蔵ホール素子により外乱に強い差動測定
- 経年および温度によらない高精度電流センス
温度センサおよび応力センサ内蔵
最大検出誤差：3.45% - 高速かつ2系統の過電流検出機能を内蔵 (typ. 0.7 μs)
- アナログ出力（シングルエンド、準/ 完全差動出力）
- 内蔵EEPROMによる各種パラメータの設定が可能
アプリケーション
- PV インバーター
- ACサーボ
- 白物家電
- スマートサーキットブレーカー
- モーター駆動用低電圧インバーター
TISON-8
パッケージ搭載
パッケージ搭載
- 一次導体の抵抗が低い
- 半田実装面が大きく基板への放熱性能も高い
⇒基板放熱を有効的に活用でき温度上昇を抑えられる - ヒートシンクを利用した場合、他社と比較してさらに効果的に放熱が可能になる
5Vの動作電圧をお探しの方はこちら
XENSIV™ TLI4971_MS2GO 評価ボード
- ボード自体の許容電流量は ±20A
- MCUボードを使えば、PCにUSB経由で弊社提供のソフトウェアですぐに使用可能
- 別のマイコンを使う場合は、Shieldボードを使い各端子への接続が可能

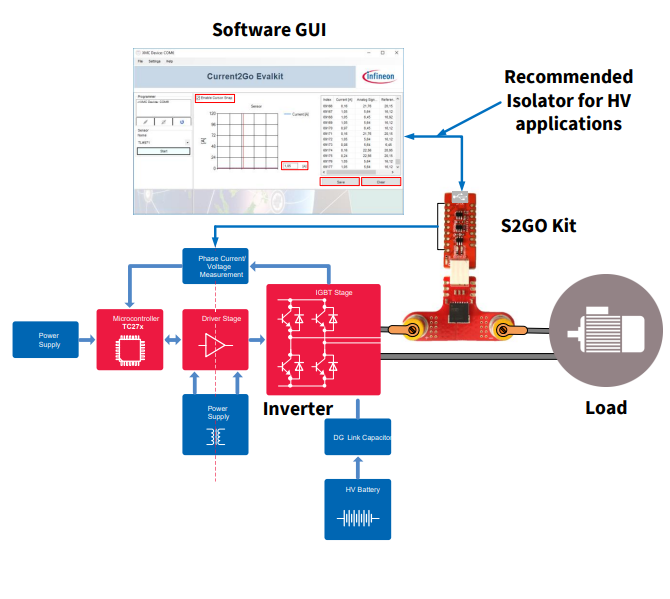

使用例
GUI
