Infineon Technologies XENSIV™ PAS CO2センサは、健康、生産性、および全体的なウェルビーイングの向上のために環境を追跡するソリューションです。
室内空気品質の重要な指標であるCO2濃度を測定することで、健康、快適性、エネルギー効率を最適化することができます。
光音響分光法（PAS）を活用することで、XENSIV PAS CO2は、既存のCO2センサソリューションのサイズ、性能、組み立ての課題を克服しています。
このセンサーは非常に小型化されたモジュール（14mm x 13.8mm x 7.5mm3）で、NDIRの同等品と比べて1/4の大きさ、1/3の重さになっています。
このサイズにより、ユーザーのシステムにおいて75%以上の省スペースを実現します。XENSIV PAS CO2は、小型の設計に加え、優れた精度（±30ppm、測定値の±3%）により、高いデータ品質を実現しています。
WELL、LEED、ASHRAE 62.1などの規制、規格、認証で定められた最も厳しい建築要件に適合しています。
Infineon XENSIV™ PAS CO2は精度を実現し、屋内空気品質の基準と認証の条件を満たしています。

特徴

• 最小のフォームファクタ（14mm x 13.8mm x 7.5mm3）
• ppmレベルでの正確で堅牢な性能（±30ppm、測定値の±3%）
• テープ&リールで提供されるSMDパッケージ
• 高度な補償と自己校正アルゴリズム
• さまざまな構成オプションとインターフェイス（例:サンプリングレート、ベースラインキャリブレーション）およびインターフェイス（UART、I2C、PWM）

アプリケーション

• デマンド制御換気、空気処理装置、空気交換器、サーモスタット、スマート照明によるビルディングオートメーション
• サーモスタット、スピーカ、ベビーモニタ、パーソナルアシスタント、室内空気品質モニタ、スマート照明などのスマートホームIoTデバイス
• 温室、屋内/垂直農法を含む農業

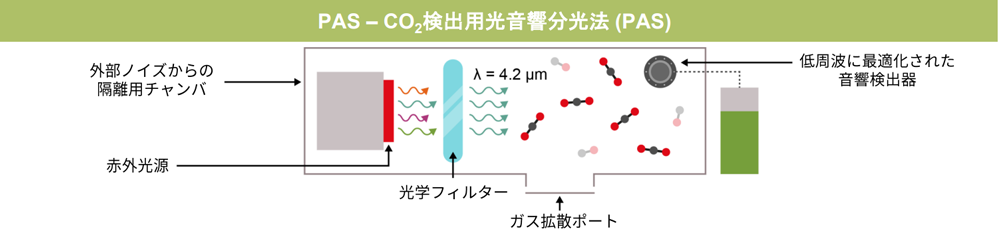

PASの原理図

PAS の原理は下図に示している通りです。赤外光源からのパルス光は、CO2 吸収波長 (λ = 4.2μm) に合わせて調整された光学フィルターを通過します。測定室内のCO2 分子は、フィルターを通過した光を吸収することで、パルスごとに分子が揺れ、圧力波が発生します。これを光音響効果といいます。高感度MEMS 音響検出器は、センサーキャビティ内のCO2 分子が発生させる圧力変化を検出し、マイクロコントローラーが出力をCO2 濃度の読み取り値に変換します。ppm の読み取りを可能な限り正確に行うために、音響検出器は低周波動作に最適化されており、吸収室は外部ノイズから音響的に隔離されています。
