製品特集

キャンペーンは終了いたしました。

A/DコンバータIC 評価ボード2種を抽選で合計20名様にプレゼント！

製品画像

省電力と省スペース要求に最適なミネベアミツミのA/Dコンバータの評価ボードを無料でお試しいただくキャンペーンを実施中！アンケートにご応募いただいた方から抽選で合計20名様に評価ボードをプレゼントいたします！

下記の2種からお好きな評価ボードを１点お選びください。
①MM4015A12 評価ボード：12Bit/128～3300sps　ΔΣADC
②MM4115A16 評価ボード：16Bit/8～860sps　ΔΣADC

アプリケーション

  • 家電/HEMS
  • 産業機器
  • 医療/ヘルスケア
  • 各種センサ

小型・低消費電力 A/DコンバータIC：MM401x/MM411xシリーズ

製品画像

MM401xシリーズ、MM411xシリーズは、I2C互換インターフェースを持つ低消費、高精度、超小型SQFNパッケージの⊿Σ(デルタ-シグマ)A/DコンバータICです。省電力と省スペースが要求される各種センサを使用した測定に適しています。

①MM401xシリーズ：12bit分解能、128～3300sps(データレート選択可能)
②MM411xシリーズ：16bit分解能、8～860sps(データレート選択可能)
③変換期間1サイクル内でデータ確定
④低消費電流：150uA（連続変換モード時）

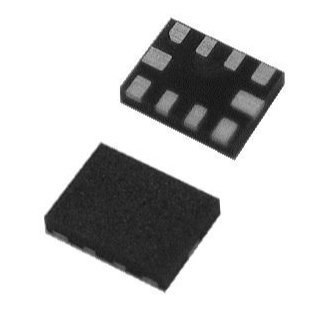

⑤超小型SQFNパッケージ：2.0(W) ×1.5(D) ×0.4(H)mm

MM4015/MM4115

製品画像

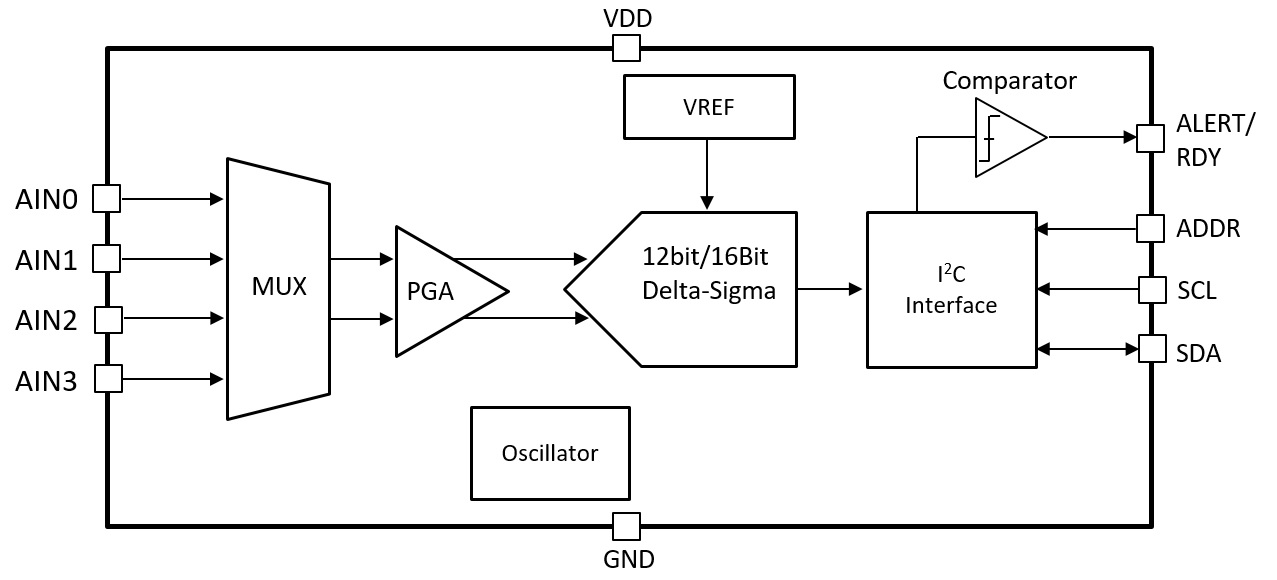

電圧リファレンスと発振器とI2C搭載の4チャンネルの12Bit/16Bit ΔΣADC。
入力マルチプレクサにより４つのシングルエンド入力または2つの差動入力を測定できます。 PGA(プログラマブルゲインアンプ)を内蔵し、入力電圧範囲の切り替えが可能です。過電圧や低電圧の検出にはデジタルコンパレータが使用可能です。すべてのA/D変換動作には連続変換モードとシングル・ショット・モードがあります。

MM4014/MM4114

製品画像

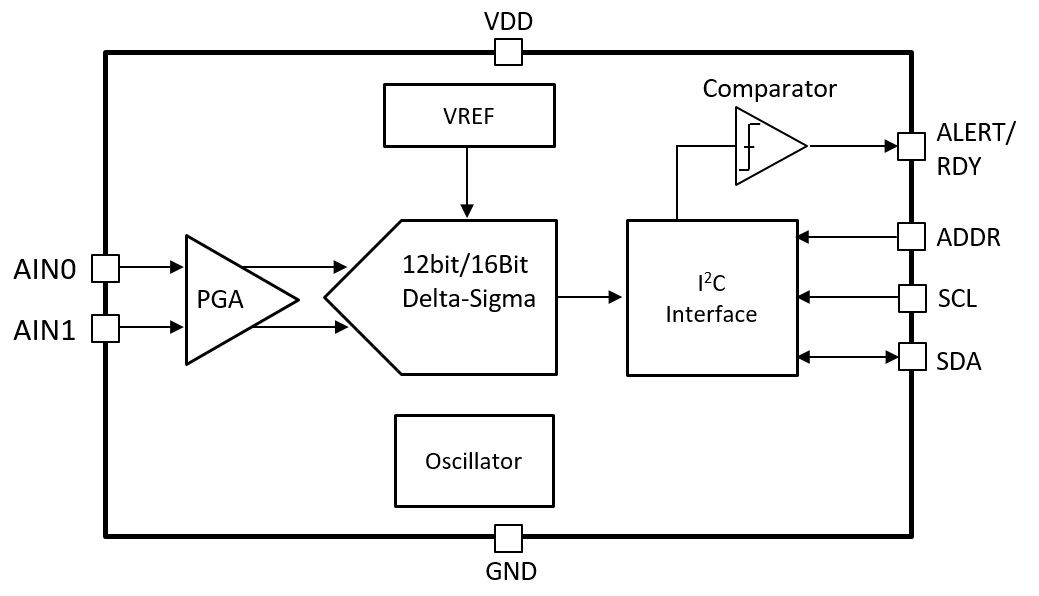

電圧リファレンスと発振器とI2C搭載の1チャンネルの12Bit/16Bit ΔΣADC。
PGAを内蔵し、入力電圧範囲の切り替えが可能です。過電圧や低電圧の検出にはデジタルコンパレータが使用可能です。すべてのA/D変換動作には連続変換モードとシングル・ショット・モードがあります。

MM4013/MM4113

製品画像

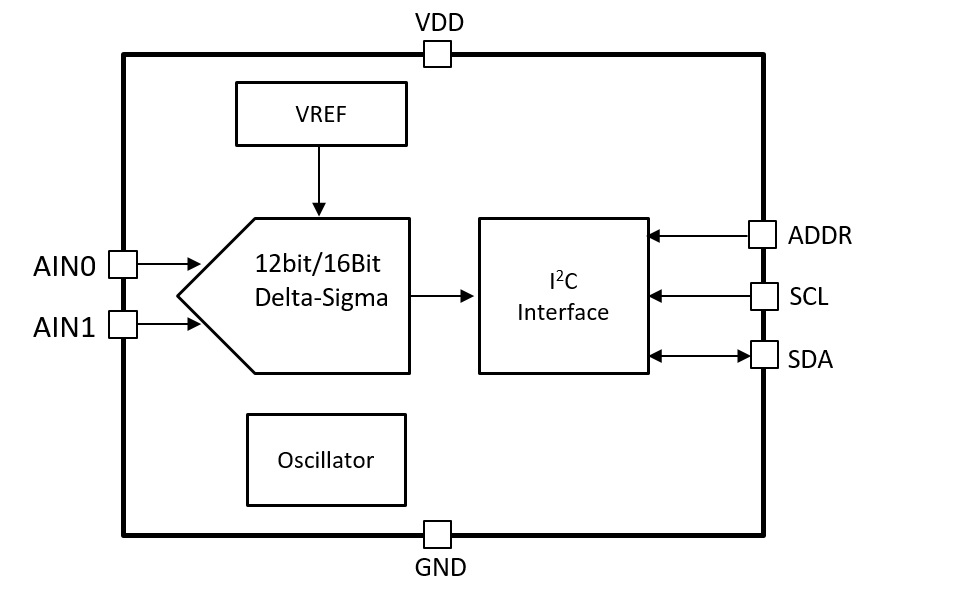

電圧リファレンスと発振器とI2C搭載の1チャンネルの12Bit/16Bit ΔΣADC。
すべてのA/D変換動作には連続変換モードとシングル・ショット・モードがあります。

●MM401xシリーズ：12Bit/128～3300sps ΔΣADC

Model データシート 入力 チャネル 数 [ch] 分解能
[Bit]		 サンプリングレート
[sps]		 INL
[LSB]		 電源電圧
範囲
[V]		 消費電流
[uA]		 通信 インター
フェース		 内蔵機能 パッケージ
差動入力 シングルエンド MUX PGA Conparator
MM4015A12RBE 2 4 12 128～3300 ±0.5 2.0～5.5 150 I2C ● ● ● SQFN-10
MM4014A12RBE 1 1 12 128～3300 ±0.5 2.0～5.5 150 I2C 　 ● ● SQFN-10
MM4013A12RBE 1 1 12 128～3300 ±0.5 2.0～5.5 150 I2C 　 　 　 SQFN-10

●MM411xシリーズ：16Bit/8～860sps ΔΣADC

Model データシート 入力 チャネル 数 [ch] 分解能
[Bit]		 サンプリングレート
[sps]		 INL
[LSB]		 電源電圧 範囲
[V]		 消費電流
[uA]		 通信 インター
フェース		 内蔵機能 パッケージ
差動入力 シングルエンド MUX PGA Conparator
MM4115A16RBE 2 4 16 8～860 ±3.0 2.0～5.5 150 I2C ● ● ● SQFN-10
MM4114A16RBE 1 1 16 8～860 ±3.0 2.0～5.5 150 I2C 　 ● ● SQFN-10
MM4113A16RBE 1 1 16 8～860 ±3.0 2.0～5.5 150 I2C 　 　 　 SQFN-10
