「リセッタブルヒューズ」とは、繰り返し使用が可能な自己復帰型の過電流保護素子です。ポリスイッチ、ポリヒューズ、サーキット・プロテクタなどとも呼ばれています。過電流の原因を取り除くことで、繰り返し使用可能です。ここでは、PRCP（ポリマー・リセッタブル・サーキット・プロテクタ）シリーズをご紹介するとともに、最適な１点を選ぶ手順をご説明します。
特長
PTCサーミスタ（PTC: Positive Temperature Coefficient=正温度係数）とは、温度が上がると、ある温度を境に急激に抵抗値が上昇するデバイスです。PRCPはその性質を利用した過電流保護素子です。
特長
- PTCサーミスタ方式
- しゃ断までの時間は適度に遅く、サージ電流で誤動作しない。
- しゃ断特性の立ち上がりが速い。
- トリップする時間は、電流が大きいほど速くなる。
- UL、CSA、TÜV認証
- RoHS対応
- ハロゲンフリー対応
抵抗温度特性イメージ
種類

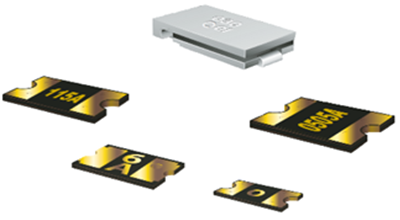

PRCPシリーズには、面実装タイプと端子挿入タイプがあります。
| 特徴 |
|
|
|---|---|---|
| 用途 |
|
|
選定方法
PRCPの機種の選定方法
ステップ１
「回路の最大電圧」がPRCPのVmax以下のものから選択。
ステップ２
データシートの「温度軽減チャート」を参照して、「周囲温度」で「通常時の動作電流以上」のIholdのものを選定します。
ステップ３
異常時の電流値（Itrip）を確認します。（データシートの「温度軽減チャート」を参照）
ステップ４
データシートのトリップ時間を確認します。
■ポイント：使用時のPRCPの周囲温度で選定することが重要です。
最後に使用する条件およびパラメータ一覧です。
| 使用する条件 | PRCPのパラメータ |
|---|---|
| 回路の最大電圧（Ｖ） | Vmax;最大定格電圧（Ｖ） |
| 通常の動作電流（Ａ） | Ihold；保持電流（Ａ） |
| 異常時の制限電流（Ａ） | Itrip；トリップ電流（Ａ） |
| トリップまでの時間（ｓ） | TTT；トリップまでの動作時間（ｓ） |
