日本ケミコン モジュール製品特集

EDLCモジュール

EDLCは要求される仕様により複数セルを直列や並列にしたモジュールで使われることが多い蓄電デバイスです。簡単な初期評価をしたい場合に実装面での設計に手間がかかり評価が遅れると量産時期に遅れがでる可能性などがあります。日本ケミコンではお客様が手軽にEDLCのモジュールを検討したい場合の標準モジュールを取り揃えています。

ラインナップ

直列と並列のどちらの仕様も対応可能なリード形EDLCを搭載した横型2連EDLCホルダ

スナップフィットにより基板へのワンタッチ固定が可能で接着剤不使用により工程削減および経年劣化による保持力低下を解消できます。要求性能により2個のEDLCを直列にも並列にも仕様変更が可能です。
※定置用途向けとなっています。その他の用途向けについては、別途お問い合わせください。

同様のコンセプトでアルミ電解コンデンサ向けの横型2連コンデンサホルダもご用意しております。電源回路のダウンサイジングに貢献します。

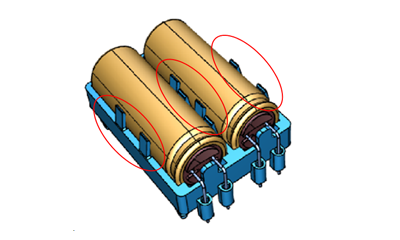

  • 素子下面に4mmの空間を確保
  • MLCC等SMD部品を実装する事で基板の省スペース化を実現
  • 両サイドから樹脂のツメを利用し固定
  • EDLC:Φ18×50L品に対応
  • アルミ電解コンデンサ:Φ18×30~50Lに対応
  • スナップフィット構造により基板へのワンタッチ固定が可能
    ※搭載素子の端子は別途はんだ付けが必要です。
12V系システムの検討に最適。リード形EDLCを6直列にしたEDLCモジュール

リード形EDLCを6直列にした標準モジュールで、12V系システムのバックアップ電源などの評価に最適なモジュールとなっています。バランス回路や過電圧検知回路を標準搭載しており手軽にお使いいただける標準モジュールです。
※定置用途向けとなっています。その他の用途向けについては、別途お問い合わせください。

モジュール仕様 – 電気的仕様
定格電圧 [V] 15
静電容量(Typ.) [F] 8
DCIR(Typ.) [mΩ] 74
重量 [kg] 0.2
カテゴリ温度範囲 [℃] -40 ~ +70

コンデンサモジュール

近年の電子電動化が加速する世の中において、電子部品に求められる要求も大きく変化してきております。
大電流化によるコンデンサの複数使用やノイズ低減目的によるコイルとコンデンサの組み合わせなどこれまで以上に実装上の負担が増えております。
日本ケミコンでは、モジュールの対応を行うことでこれらのお客様のご負担を軽減します。

ラインナップ

電源回路のダウンサイジングに貢献する横型コンデンサホルダ

従来デッドスペースとなっていたアルミ電解コンデンサ下面空間を活用し、民生機器あるいは産業機器の高性能、高付加価値な電源回路のダウンサイジングに貢献します。
※車載用途向けについては、別途お問い合わせください。

製品コンセプト
説明
オールリフロー化によるトータルコスト削減!スルーホールリフローコンデンサ

世界初となるスルーホールリフロー(THR)工法対応アルミ電解コンデンサを開発!
オールリフロー化を実現することにより、フロー工程の削減による実装効率の向上、基板の省スペース化、設備投資の削減、省人化によるトータルコストの削減といったメリットが期待できます。また、『D.R.A.S.テクノロジー』により次世代車載オーディオの音質向上、実装効率の改善に貢献します。
※D.R.A.S.テクノロジー:Durable(耐久性のある),Reflow(リフロー可能な),Accurate(正確で),Sound(高音質)の頭文字をとって名付けられた日本ケミコン㈱の音質テクノロジーです。

スルーホールリフロー工法とは
説明
開発負担を軽減!48V評価用モジュール

迅速な初期評価ができることを目的とした48VDCリンク向けコンデンサモジュールを開発!

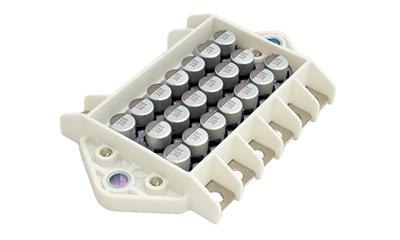

今回開発したコンデンサモジュールは、モータ駆動時に求められる大電流に対し、高リプル耐性、低インピーダンスの導電性高分子ハイブリッドアルミ電解コンデンサを金属バスバーに直接実装することで対応を実現しております。
モジュール化によりお客様での開発および実装負担を軽減することが可能となります。

モジュール仕様

電気的仕様

定格電圧 [Vdc] 63
静電容量 [µF] 2,000
等価直列抵抗 [mΩ] 0.82 (20℃, 10kHz)
貫通電流 [A] 100(仮)
定格リプル電流 [Arms] 80(仮) (85℃, 10kHz)
カテゴリ温度範囲 [℃] -40 ~ +125

機械的仕様

サイズ [mm] W124 × D79 × H18
質量 [g] 140
耐振動 JASO D 014-3 (ギヤボックス取付機器) 対応
コンデンサ搭載数 [個] 20

カメラモジュール

初ネット販売開始!カメラモジュール
NCM03-BCW

NCM03-BCW はNTSC 規格に準拠した、ISP 内蔵防水筐体付きカラーカメラモジュールです。
水平648 画素、垂直488 画素を有し、1/3.7 インチ光学フォーマットに適合します。
小型な防水筐体構造によりバックモニターに最適なカメラモジュールです。

特長

  • 高感度
  • 自立起動
  • 防水筐体(IP67準拠)
モジュール仕様
撮像素子 1/3.7 inch optical format
有効画素数 648(H) × 488(V)
機能 自動露出調整(AEC)、オートホワイトバランス(AWB)、オートゲインコントロール(AGC)、フリッカー補正など
画角(TYP) 水平 139°/垂直 112°/対角 165°
光学フィルター IRCF
F値 F2.2
消費電力(TYP) 360 [mW]
防水・防塵 IP67準拠
