- キャンペーン期間
- 2024年9月24日(火) ~ 10月4日(金)
NXPの電圧レベル変換器（VLT）評価ボードを抽選で20名様にプレゼント！
アンケートに答えて、評価ボードをGETしよう！
NXP Semiconductorsの電圧レベル変換器（VLT）は広電圧範囲、超低電圧に対応し、リンギング/オーバーシュートを軽減するスマートワンショット機能でスムーズなレベル変換を可能にします。
SoCやプロセッサの微細化による低電圧化が進む一方で、既存周辺デバイスは依然1.8V、3.3V、5V電源を使用しているため電圧レベル・トランスレータ(VLT)の案件は増加傾向にあります。
そこで、微細化が進むノードに対応するため超低電圧からの変換をサポートし、レベル変換の際に生じるリンギング/オーバーシュートを軽減し、双方向変換、自動信号方向検出、ESD保護、プルアップ抵抗内蔵などの機能を持った製品が設計を容易にします。
プレゼント同封予定アイテム
・NTS0304EUK-ARD
アプリケーション
電圧変換（VLT）ファミリ特長
PCA ファミリ
特長
- シングルおよびデュアル電源
- 容量性絶縁
- 高いノイズマージン
アプリケーション
- I2Cバッファリング
- 長いケーブル
- ホットスワップ
NVT ファミリ
特長
- デュアル電源
- 双方向
- オートセンシング
- パッシブ
- 外部プルアップが必要
- 1-10ビット幅
アプリケーション
- 制御インターフェース
NTB ファミリ
特長
- デュアル電源
- オートセンシング
- 静電容量を絶縁
- プッシュプル出力
- 低出力ドライブ
- 最低0.95Vまで動作
アプリケーション
- アクティブドライブによる制御インターフェース
NTS/NTSX ファミリ
特長
- デュアル電源
- 双方向
- パッシブ
- オープンドレイン
- プルアップ抵抗内蔵
- 高いシンク電流能力
アプリケーション
- 制御インターフェース
GTL ファミリ
特長
- GTLロジックをサポート
- デュアル電源
- オートセンシング
- GTLからLVTTLへのレベル変換
アプリケーション
- マイクロプロセッサのGTLレベルをサポート

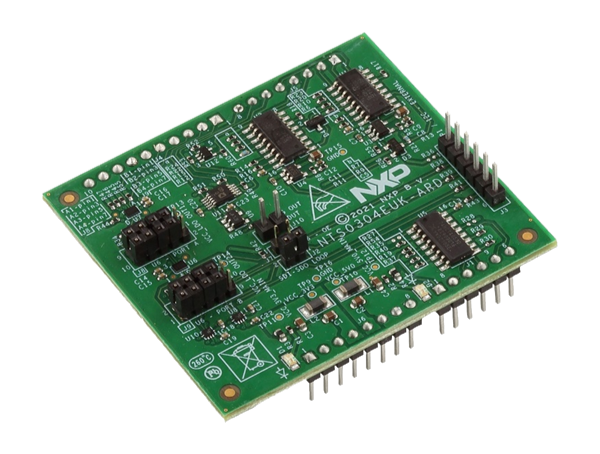

NTS0304EUK-ARD 評価ボード
NTS0304EUK-ARD 評価ボードは、I²Cバス経由でコントロールされる4ビットデュアル電源変換トランシーバーのNTS0304E で構築されています。評価ボードは、Arduinoポートを介してさまざまなArduinoに接続できるドーターボード互換性のある (オリジナルの Arduino Uno R3 を含む) EVK / マザーボードと接続してNTS0304Eの特性をテストおよび測定できます。
NTS0304EUK-ARDを使用すると、SPI および I²Cインターフェイスをデジタルポテンショメータにアクセスして、DUT の静的および動的特性をテストおよび測定できます。
