オムロンアミューズメントについて

オムロンアミューズメントは、「安心、安全、信頼」を基軸としながら、オムロングループ保有の幅広い技術「センシング（検出）、コントロール（制御：繋ぐ・切る）、セキュリティ（業界固有）」を活用したデバイスとモジュールを提供することで、アミューズメント業界・エンターテインメント業界の発展に貢献できる企業を目指します。

1. クイックレスポンス
「提案型営業」スタイルで、迅速かつ的確な提案でお客様の幅広いニーズにお答えします。

2. アプリケーション指向
パチンコ・スロット業界で培った40年以上に及ぶ豊富な提案実績を活かし、最適なアプリケーションをご提供します。

3. 幅広い技術
オムロングループの商品・技術力をもとに、お客様へ課題の最適解をご提案します。
オムロンアミューズメントはセンサ・モータ制御、アクチュエータ、画像認識を得意としています。

購入はこちら

ブラシレスDCモータ

特徴

一般的な同サイズのステッピングモータと比べ、高出力で脱調が起こらないことが特徴です。また、一般的なブラシ付きDCモータと比べ耐久性（寿命）、静音性に優れています。
なお、一般的な制御用ブラシレスDCモータと比べパワーがあり、パワー系ブラシレスDCモータよりも小型です。

実績

弊社ブラシレスDCモータはアミューズメント業界向けで5年以上、シリーズ累計100万台以上の採用実績があります。(2023年12月当社調べ) 同業界では、ステッピングモータの使用が主流であったが同サイズで高出力が実現できるブラシレスDCモータに興味を持たれました。また、脱調しない、高効率、高速回転という特徴も採用に至ったポイントでした。

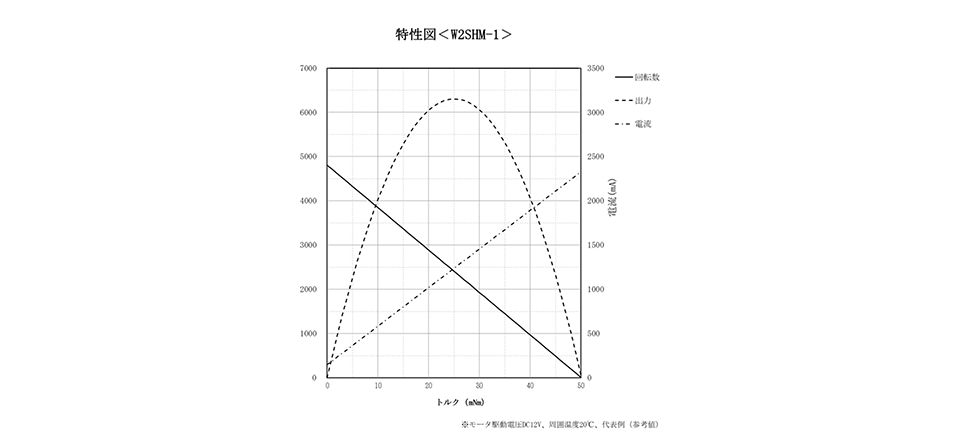

製品名	W2SHM-1
外観
定格電圧	DC12V±10%
外径（軸除く）	Φ29.5*×H18.8mm
定格負荷トルク	10 m・Nm
定格負荷回転数（条件：定格負荷）	3,500 rpm 以上
定格負荷電流（条件：定格負荷）	900 mA 以下
無負荷回転数（条件：無負荷）	4,400 rpm 以上
無負電流（条件：無負荷）	220 mA 以下
起動電流（無負荷と定格負荷の二点法）	3,500 mA 以下
起動トルク（無負荷と定格負荷の二点法）	35 m・Nm 以上
端子間抵抗（U-V, V-W, W-U相間）	3.1 Ω ±10 %
ホール IC定格電圧	DC5 V±10%
ホール ICパルス数（モータ軸一回転あたり）	36
ホール IC （3個合計）	30 mA 以下

フォトセンサ

特徴

溝幅4.4mmの透過形フォト・マイクロセンサ・高分解能。（スリット幅0.5mm）

コネクタ接続タイプ（日本圧着端子製造製PHシリーズに対応）
入光時オン／オープンコレクタ出カタイプ
ねじ取り付けタイプ

実績

オムロンのセンサは業界に選ばれて18年
出荷実績は2000万個以上

絶対最大定格（Ta=25℃）

項目	記号	定格値	単位	備考
電源電圧	Vcc	16	V	–
出力電圧	Vout	16	V	–
出力電流	lout	16	mA	–
出力許容損失	Pout	250	mW	-3.34mW/℃(Ta≧25℃)
動作温度	Topr	-10～+70	℃	氷結、結露なきこと
保存温度	Tstg	-20～+80	℃	–

電気的および光学的特性（Ta=25℃、Vcc=12V士10%）

項目	記号	特性値			単位	備考
項目	記号	MIN.	TYP.	MAX.	単位	備考
消費電流	lcc	–	–	35	mA	入光時および遮光時
ローレベル出力電圧	Vol	–	–	0.4	V	lout=16mA、入光時
ハイレベル出力電流	loh	–	–	40	μA	Vout=12V、遮光時

オムロンアミューズメントのブラシレスDCモータを試してみる

●ブラシレスDCモータ

一般的な制御用ブラシレスDCモータと比べパワーがあり、パワー系ブラシレスDCモータよりも小型です。

製品シリーズ	データシート	サイズ	長さ	幅	高さ
W2SHM-1		中型	38.00mm	27.0mm	18.8mm

*サイズ表記 Main body

●溝幅4.4mmの透過形フォト・マイクロセンサ

製品シリーズ	データシート	電源電圧	使用周囲温度	幅	高さ
W2EC-08		16V	-10℃～-70℃	16mm	16mm
