イチオシ製品ラインナップ
-
-
Target Board for RX130 (RTK5RX1300C00000BR)
Target Board for RX231 (RTK5RX2310C00000BR)
Target Board for RX65N (RTK5RX65N0C00000BR)
Target Board for RX23W (RTK5RX23W0C00000BJ)本製品は、お手頃価格でRXマイコンを試せるボードです。家電、産業など幅広い分野に採用実績のある RX130、RX231、RX65N、RX23Wをラインアップしています。
-
RX65N Envison Kit
(RTK5RX65N2C00000BR)2D描画エンジンと、トータルコスト低減に役立つLCDコントローラ内蔵マイコンRX65Nを搭載。 プリインストールのデモソフト、付属LCD、無償GUI開発ツールでHMI開発をサポートします。 デュアルバンク機能を使ったファームウェアアップデートデモも体感いただけます。
-
Renesas Solution Starter Kit for RX23E-A
(RTK0ESXB10C00001BJ)高精度AFE内蔵RX23E-Aを搭載。評価ボードと、Webからダウンロードできるソフトウェアを用いて、本キット購入後すぐにアナログ特性評価を始めることができます。
-
-
グループ 特長 ソリューション 開発・評価ボード RX
ファミリの
最上位
シリーズRX72M RXv3コア、 240MHz動作、 倍速度FPU、 大容量メモリ、 EtherCAT®スレーブコントローラ搭載 産業ネットワーク、 HMI、 セキュリティ RTK5572MNDS10000BE
(Renesas Starter Kit+ for RX72M)RX72N RXv3コア、 240MHz動作、 倍速度FPU、 大容量メモリ、 HMI、 機器制御とネットワーク機能を1チップで実現 コネクティビティ、 HMI、 セキュリティ、 汎用 RTK5RX72N0C00000BJ
(RX72N Envision Kit)RX71M RXv2コア、 240MHz動作、 大容量 ROM/RAM、 コネクティビティを強化 汎用、 コネクティビティ、 セキュリティ RX66N RXv3コア、 120MHz動作、 倍速度FPU、 大容量メモリ、 HMI、 機器制御とネットワーク機能を1チップで実現 コネクティビティ、 HMI、 セキュリティ、 汎用 高速
×
高性能RX66T RXv3コア、 160MHz動作、 モータ制御、 デジタル電源制御向け、 安全機能を強化、 セキュリティ モータ・電源、 コネクティビティ、 セキュリティ RTK0EMX870C00000BJ
(RX66T CPUカード)RX65N RXv2コア、 120MHz動作、 大容量RAM コネクティビティ、 セキュリティ、 HMIを強化 汎用、 コネクティビティ、 HMI、 セキュリティ RTK5RX65N0C00000BR
(Target Boards forRX65N)RTK5RX65N2C00000BR
(RX65N Envision Kit)RX651 RXv2コア、 120MHz動作、 大容量RAM、 コネクティビティ、 セキュリティ、 HMIを強化 汎用、 コネクティビティ、 HMI、 セキュリティ RX64M RXv2コア、 120MHz動作、 大容量ROM/RAM、 コネクティビティを強化、 汎用、 コネクティビティ、 セキュリティ R0K50564MB001BR
(Renesas Starter Kit+ for RX64M用HMI拡張ボード) -
グループ 特長 ソリューション 開発・評価ボード 低消費電力
×
高性能RX26T 120MHz RXv3コア、2モータ制御とPFC制御、FPU、5V電源対応したマイコン モータ RTK0EMXE70S00020BJ
（モータ制御キット）RX24U RXv2コア、 FPU、 差動アンプを搭載したモータ制御32bitマイコン モータ・電源 RTK0EMX590C02000BJ
(RX24U CPUカード)RX24T RXv2コア、 2モータ同時制御可能なFPU搭載、 32bitマイコン、 モータ・電源 RTK0EM0009C03402BJ
(RX24T CPUカード)RX23E-A RXv2コア、 32MHz、 DSP、 FPU、 Dual channel 24-bit ⊿ΣA/D内蔵、 1チップで高精度計測・制御・通信を実現 IAセンシング、 BA、 IoT RTK0ESXB10C00001BJ
(Renesas Solution Starter Kit for RX23E-A)RX23T RXv2コア、 FPU搭載、 ローパワー、 RX62Tの機能を継承、 モータ・電源 RTK0EM0006S01212BJ
(24V Motor Control Evaluation System for RX23T)RX23W RXv2コア、 54MHz、 DSP機能を搭載 Bluetooth 5.0 Low Energy フルファンクション搭載 豊富な周辺機能、 強固なセキュリティ機能 汎用、 ヘルスケア、 BA、 コネクティビティ、 セキュリティ RTK5RX23W0C00000BJ
(Target Board for RX23W)RX231 RXv2コア、 DSP、 FPU、 外部バス機能、 セキュリティ強化、 タッチキー最大24チャンネル 汎用、 コネクティビティ、 HMI、 セキュリティ RTK5RX2310C00000BR
(Target Board for RX231)RX230 RXv2コア、 DSP、 FPU、 外部バス機能、 セキュリティ強化、 タッチキー最大24チャンネル 汎用、 コネクティビティ、 セキュリティ -
グループ 特長 ソリューション 開発・評価ボード 超低消費電力 RX13T 5V対応、FPU、プログラマブルゲインアンプ、データフラッシュ等搭載、1モータ制御に最適なマイコン モータ制御 RTK0EMXA10C00000BJ
(RX13T CPUカード)RX130 タッチキー最大36チャンネル搭載 汎用、 HMI RTK0EG0003S02001BJ
(RX130搭載静電容量タッチキー評価システム)RX113 タッチキー、 LCDのユーザインタフェース機能、 USB/IrDAのコネクティビティ搭載 汎用、 コネクティビティ、 HMI Y-RX113CAPT01
(RX113タッチキー評価キット)RX111 小容量ROM/少ピンのラインアップを豊富に展開し、 USB2.0を搭載 汎用、 コネクティビティ RX110 RXマイコン搭載システムのサブマイコンとして最適 汎用
RXファミリ詳細
洗練されたアーキテクチャ
高性能化と低消費電力化の要求に応えるべく、さらなる進化をし続けるRXコア。H8S, H8SX, M16C, R32C, SuperHファミリで培ってきた長所を融合。
- RXv2コア: 命令セット、DSP/FPU命令、パイプライン系を強化し、1サイクルあたりの処理性能を向上。
- RXv3: 命令セット、パイプラインのさらなる強化に加え、レジスタ退避バンクを追加し CPUレジスタセットの退避／復帰を高速化、リアルタイム制御性能を向上。

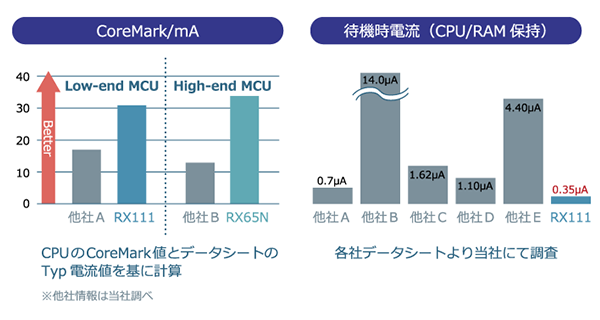

圧倒的な電力性能
高速Flashの実装やレジスタ割り付け手法などの高速応答技術により、割り込み応答性能とスタンバイ復帰時間を大幅に削減。
また、徹底した省電力設計と独自製造プロセスにより、高い演算性能と動作時の低消費電力の両立を実現。
さらに、RXコア専用命令ならびにその実力を100%発揮可能な自社製コンパイラにて従来比30％までプログラムサイズを削減し、高コード効率化を実現。
豊富なラインアップ
Ether,USB,CANなどのコネクティビティ機能、タッチキーやLCDなどのHMI機能、モータ制御用高機能タイマや12bit高速A/D機能など、用途に合わせた周辺機能を保有。 豊富なピン/メモリラインアップを用意し、様々な機器要求に対応。
また、安全機能をハードウェアに搭載することにより、ソフトウェアの負荷軽減に貢献。IE60730 ClassBやIEC61508といった安全企画に適用可能。
既存品からの継承
RXファミリはCPU命令、ピン配置、機能において互換性を保つよう設計。
従来製品のカバーしていたCPUコアの性能レンジを同一コアのRXファミリでカバー。ソフトウェア再利用性、開発環境の統一化を実現し、下位から上位までの機器をRXファミリでシームレス展開可能。
簡単・快適な開発環境
各種ドライバやミドルウェア、サンプルソフト、ドライバの自動生成ツールなど開発期間を短縮する豊富なツールを準備。
強固なセキュリティ
IoT時代に先駆け、機器を盗聴、ウイルス侵入／実行から保護するための暗号機能を搭載。また、鍵管理をより強固にし、安全性を一層高めることが可能なトラステッドセキュアIPを搭載した製品も拡販中。
