昇降圧DC/DCコンバータ

「BD83070GWL」 소개

BD83070GWL은 소형 배터리로 구동하는 전자기기에 대한 「저소비 에코 디바이스의 결정판」을 목표로 개발된 승압형 전원 IC입니다.「초고효율」「저소비전류」를 특징으로 소형 배터리로 움직이는 모든 전자기기의 장시간 구동에 기여합니다.

평가 보드「BD83070GWL-EVK-001」

먼저 간단하게 평가할 수 있도록 평가 보드를 제공하고 있습니다.

「BD83070GWL」의 특징

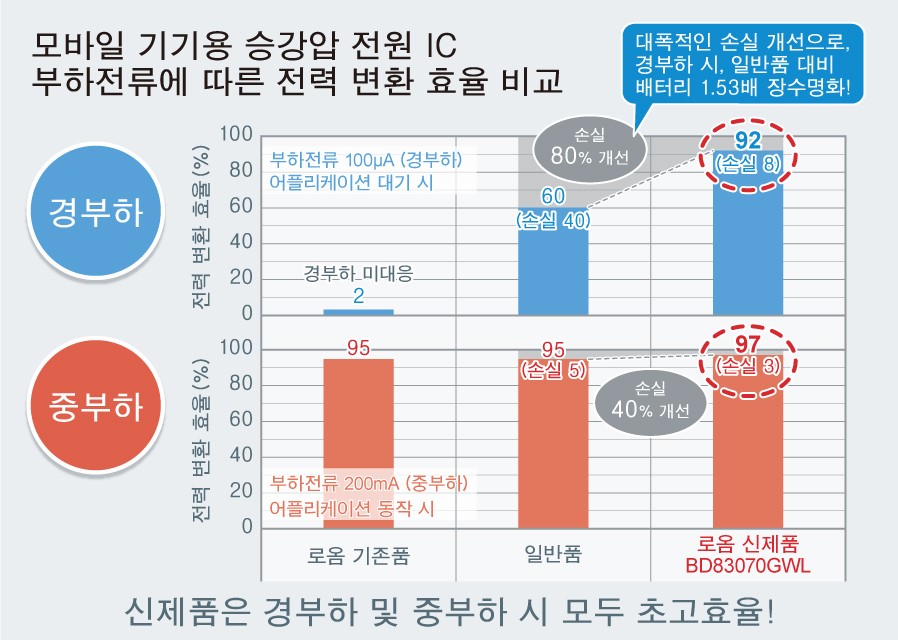

①업계 최고효율 97% 등 폭넓은 부하전류 범위에서 초고효율을 실현

파워계 프로세스 0.13μm의 BiCDMOS를 채용한 저손실 MOSFET를 내장함으로써 각종 배터리 구동기기(전동칫솔이나 면도기 등)가 작동할 때의 부하전류 200mA 시에 업계 최고의 전력변환효율 97%, 그 외 경부하에서의 최대부하(100μA에서 1A)에서도 90% 이상의 고효율을 실현했습니다.
또한, ROHM의 독자적인 제어기술 「X Ramp PWM 제어」를 탑재하고 있으므로 입력전압에 대해 승압과 강압이 바뀔 때에도 원활하게 이동이 가능합니다.
※출원 특허번호 2015-121194, 2016-243569, 2018-023007

②승·강압 전원 IC로 업계 최고 수준의 초 저소비전류 2.8μA을 실현

초 저소비전류와 고속 응답성을 양립한 저소비전류 회로나 손실을 줄이기 위해 부하에 따라 스위치 제어를 최적화하는 등 ROHM의 저소비전류용 아날로그 기술을 결집함으로써 승·강압 전원 IC에서는 업계 최고 수준의 2.8μA를 실현했습니다.
※출원 특허번호 2016-253301, 2016-253303

최고봉의 에너지 절약 성능을 자랑하는 모바일 기기용 전원 IC 라인업

기능 품번 소비전류 입력전압 출력전압 최대 출력전류 동작 주파수 최고효율 패키지
승·강압

BD83070GWL

2.8µA 2.0 ~ 5.5V 2.5, 3.3V 1000mA 1.5MHz 97%
@200mA
UCSP50L1C
(1.2mm x 1.6mm)
승압

BU33UV7NUX

7µA
(MODE=L)
13µA
(MODE=H)
0.6 ~ 4.5V 3.3V 50mA
(MODE=L)
500mA
(MODE=H)
800kHz 91%
@1mA
VSON010X3020
(3mm x 2mm)
강압

BD70522GUL

0.18µA 2.5 ~ 5.5V 1.2, 1.5, 1.8,
2.0, 2.5, 2.8,
3.0, 3.2, 3.3V
500mA 1MHz 90%
@10µA
VCSP50L1C
(1.76mm x 1.56mm)

애플리케이션 사례

  • IoT 기기 등의 코인 배터리 탑재 전자기기
  • 스마트폰과 태블릿 PC 등 Li-ion 배터리 탑재 전자기기
  • 장난감, 전동칫솔 등의 배터리 탑재 전자기기 등 교류 400V 사양의 모든 산업기기의 보조기기 전원회로에 최적입니다.
