サガミエレク コイル・インダクタ製品特集

サガミエレクは、設立60年余りのコイル専業メーカーです。
近年は、車載向けを中心に情報通信向け、AV機器向け等の分野で高信頼、
高品質な製品を世界中へお届けしています。
チップワンストップでは、サガミエレク製品のカタログ品を
1,700点以上在庫しています。

一般用パワーインダクタ/Commercial Grade

7Eシリーズ

  • 閉磁路タイプの面実装パワーインダクタ
  • 電源用チョークコイルとして最適
  • 特性に合わせた3タイプを用意
  • □S:直流抵抗を低くした仕様(7E04タイプのみ)
  • □A:直流抵抗を低くした仕様
  • □B:直流重畳電流特性を重視した仕様

CER-Bシリーズ

  • DC-DCコンバータ用インダクタとして最適
  • 閉磁路構造、大電流対応
  • 自動機生産により安定した供給が可能
  • 動作温度範囲:-40°C~+125°C(自己発熱を含む)

HERシリーズ

  • 直流重畳特性に優れる
  • ドラムコアとリングコアに異なる磁性材料を使い電流特性を向上
      *既存同サイズと比べて電流特性を約20%UP
  • 自動機生産により安定した供給が可能
  • 動作温度範囲:-40°C~+125°C(自己発熱を含む)

DUAL INDUCTORS SQRシリーズ

AEC-Q200

  • 2巻線を1パッケージ(2in1構造)で対応したパワーインダクタ
  • SEPIC、ZETAコンバータ、フライバックコンバータなどに対応
  • 外形ごとに高さ4.5mm、6.0mm、6.8mm、8.0mm品より選択可能
  • 動作温度範囲:-40°C~+125°C(自己発熱を含む)

ページTOPへ

車載用パワーインダクタ/Automotive Grade

HER-Cシリーズ

AEC-Q200

  • 小型、低背を実現した車載機器用パワーインダクタ
  • ドラムコアとリングコアに異なる磁性材料を使い電流特性を向上
  • 既存同サイズと比べて電流特性を約20%UP
  • 使用温度範囲:-40°C~+150°C(自己発熱を含む)

CER-Cシリーズ

AEC-Q200

  • 車載機器用パワーインダクタ
  • 閉磁路構造、大電流対応、低直流抵抗
  • 耐振動性、耐衝撃性が向上
  • 動作温度範囲:-40°C~+150°C(自己発熱を含む)

ページTOPへ

高周波用チップインダクタ/Chip Inductors

  • ・高周波に対応出来る小型、低背の巻線チップインダクタ
  • ・自己共振周波数が高く、高い周波数での対応が可能
  • ・セラミックコアに直接太い電線を巻く事で高いQ値を実現
  • ・Q値特性が必要なRFマッチング回路、アンテナマッチング回路、フィルタ回路、チューナー回路などに使用可能
  • ・L値公差で狭偏差(±2%)対応が可能
  • ・C2012H、C1608HタイプはHigh Q仕様
  • ・使用温度範囲:-40°C~+125°C(自己発熱を含む)

C1608CB/Hシリーズ

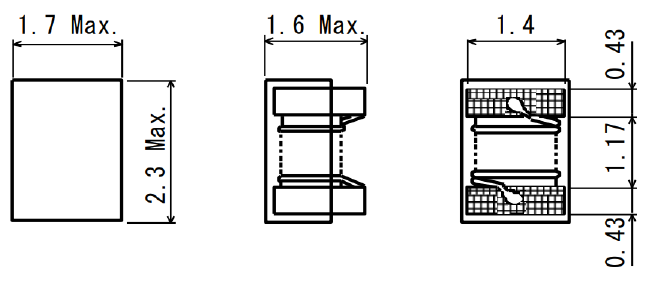

C2012CB/Hシリーズ

外形寸法図(CB)

外形寸法図(H)

C2520Cシリーズ

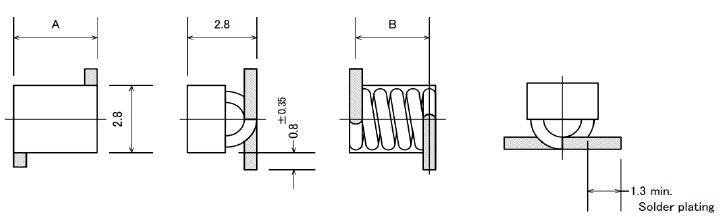

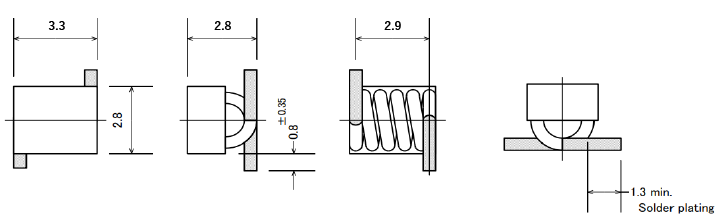

SMD AIR CORE INDUCTOR C3328Aシリーズ/C6342Aシリーズ

ページTOPへ

大電流用パワーインダクタ/
High-Current Power Inductors

CVE2622Hシリーズ

  • 電流特性を大幅に向上させたパワーインダクタ
  • 低漏洩磁束の閉磁路構造
  • 平角線を採用し、低抵抗・大電流使用
磁路
外形寸法図

ページTOPへ

コモンモードチョークコイル/Common Mode

TQR-Cシリーズ

AEC-Q200

  • 小型・低背で高コモンモードインピーダンスを実現
  • 30MHz~1GHzの不要輻射対策に最適
  • 閉磁路構造、大電流対応
  • 4端子構造により耐震動性、耐衝撃性が向上

ページTOPへ

デジタルアンプ用/Class-D Amplifier

7G09B/Hシリーズ

AEC-Q200

磁路
外形寸法図

DBE1010HBシリーズ

AEC-Q200

磁路
外形寸法図

DBL8087Hシリーズ

AEC-Q200

磁路
外形寸法図

DBL9097HBシリーズ

AEC-Q200

磁路
外形寸法図

DBE7210Hシリーズ

  • 超小型デジタルアンプ(D級アンプ)のLPF用インダクタ
  • 無酸素銅線(OFC)採用により、高音質を実現
  • 絶縁抵抗値が非常に高い
  • 耐衝撃性、耐振動性に優れた端子構造


磁路
外形寸法図

POWER INDUCTOR 7Gシリーズ/7Wシリーズ/DLMシリーズ

  • デジタルアンプ(D級アンプ)のLPF用インダクタとして最適
  • AVアンプ、車載アンプ、ホ-ムシアタ、AVレシ-バ、ミニコンポなどの高出力に対応
  • 無酸素銅線(OFC)採用により、音質改善を実現
  • 動作温度範囲:-40°C~+125°C(自己発熱を含む)

ページTOPへ
