32bitマイコン内蔵 BLDCモータ・コントローラ


STSPIN32F0 / A / B / 25x / 60x
最少の部品点数で先進的なモータ制御を実現

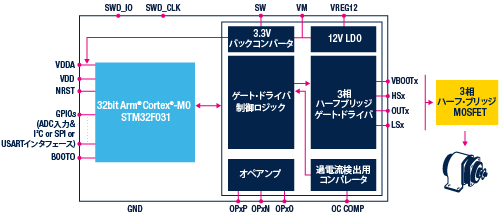

STのSTSPIN32ファミリは、3相ブラシレスDCモータ制御に最適なモータ・コントローラです。Arm® Cortex®-M0搭載のSTM32マイコンとゲート・ドライバを1パッケージに集積することで、外付け部品を削減し、システムの小型化を可能にします。また、内蔵プロセッサがベクトル制御や120°通電制御などを実現します。さらに、最大600V耐圧の製品もラインアップしており、バッテリ電圧からAC電圧まで幅広いアプリケーションに対応します。

  • Arm® Cortex®-M0 32bit マイコン : STM32F0
  • 48MHz、4KB SRAM、32KB Flashメモリ
  • 12bit ADコンバータ
  • 1シャント・3シャント FOCに対応
  • 通信インタフェース : I2C、UART、SPI
  • FWブートローダ*2
  • 開発用エコシステム対応
  • 3相ハーフ・ブリッジ ゲート・ドライバ
  • 48V/250V/600V耐圧
  • ブートストラップ・ダイオード内蔵
  • 各種保護機能内蔵(貫通電流・減電圧)
  • オペアンプ(最大4ch)*1、コンパレータ(1ch)
  • マイコン・ドライバ・外部回路駆動用のオンチップ電源*1

*1: STSPIN32F0/A/Bのみ

*2: STSPIN32F0は非搭載
