ガルバニック絶縁型 4A ゲート･ドライバ

STGAP2xシリーズは、システムの制御回路とパワー段を高電圧マイクロトランスによって電気的に絶縁する絶縁型ゲート・ドライバです。内蔵保護機能やスタンバイ機能により、産業機器およびコンスーマ機器の電力変換回路やモータ駆動において、部品点数の削減や電力効率の改善に貢献します。

• ゲート駆動電流: 4 A シンク / ソース
• ミラー･クランプ端子
• 電源電圧: 最大26V (負電圧駆動対応)
• UVLO、過熱シャットダウン、スタンバイ機能
• 100 V/ns CMTI

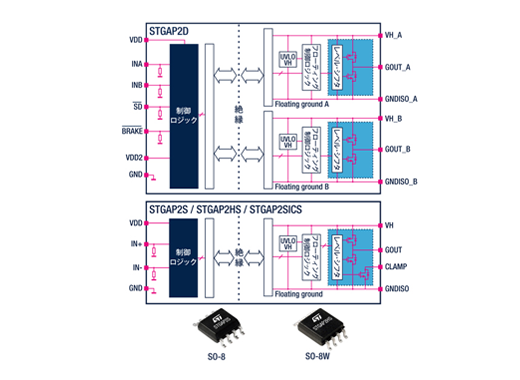

• STGAP2S（1ch、SO-8）、STGAP2D（2ch、SO-16）

• ・高電圧レール : 最大1700 V
• ・入出力伝搬遅延 : 80 ns
• ・SO Narrowパッケージ

• STGAP2HS（1ch、SO-8W）、
  STGAP2SICS（1ch、SiC MOSFET専用、SO-8W）

• ・高電圧レール : 最大1200 V
• ・6kV ガルバニック絶縁
• ・入出力伝搬遅延 : 75 ns
• ・SO Wideパッケージ
