概要
タムラ製作所のL40Sシリーズは高圧インバータ、大容量UPS等に最適です。定格電流 200A, 400A, 500A, 600A, 800A, 1000A, 1200A, 1500Aの電流センサを取り揃えております。L40Sシリーズには2タイプあり、標準仕様のほかにシステム電圧DC1500Vまで絶縁強化が不要なL40S_Cシリーズも取り揃えております。また、コネクタはJSTと MOLEXの2種類からお選び頂けます。UL508も取得しています。
特徴
- • 定格電流1500A、最大電流2800Aまで対応
- • 絶縁強化が不要なL40S_Cシリーズをラインアップ
- • 絶縁距離 L40SxxxD15J, M: 空間 11.0 mm, 沿面 12.7mm L40SxxxD15CJ, CM: 空間 20.00mm, 沿面 30.5mm
(J=B4B-XH-A-G JSTコネクタ、M=22-04-1041Molexコネクタ) - • 電源電圧±15V、出力電圧+4V
- • 貫通部寸法: 30.5×40.5 m
- • 動作温度: -40°C~+120°Cまで対応
- • 出力電圧温度特性: ±0.05%
- • 直線性:±1%
- • 応答特性: 1%
製品ラインナップ
L40SxxxD15M
品番 | ライフサイクル | 動作原理 | 定格電流 | 電源電圧 | 出力電圧 | 出力直線性 | 応答特性 | 動作温度 |
---|---|---|---|---|---|---|---|---|
L40S200D15M | 受注 生産品 |
オープン ループ 方式 |
200A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S400D15M | 量産品 | オープン ループ 方式 |
400A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S500D15M | 受注 生産品 |
オープン ループ 方式 |
500A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S600D15M | 受注 生産品 |
オープン ループ 方式 |
600A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S800D15M | 受注 生産品 |
オープン ループ 方式 |
800A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S1T0D15M | 量産品 | オープン ループ 方式 |
1000A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S1T2D15M | 量産品 | オープン ループ 方式 |
1200A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S1T5D15M | 量産品 | オープン ループ 方式 |
1500A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40SxxxD15J
品番 | ライフサイクル | 動作原理 | 定格電流 | 電源電圧 | 出力電圧 | 出力直線性 | 応答特性 | 動作温度 |
---|---|---|---|---|---|---|---|---|
L40S200D15J | 受注 生産品 |
オープン ループ 方式 |
200A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S400D15J | 受注 生産品 |
オープン ループ 方式 |
400A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S500D15J | 量産品 | オープン ループ 方式 |
500A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S600D15J | 量産品 | オープン ループ 方式 |
600A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S800D15J | 量産品 | オープン ループ 方式 |
800A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S1T0D15J | 量産品 | オープン ループ 方式 |
1000A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S1T2D15J | 量産品 | オープン ループ 方式 |
1200A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S1T5D15J | 量産品 | オープン ループ 方式 |
1500A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40SxxxD15CM
品番 | ライフサイクル | 動作原理 | 定格電流 | 電源電圧 | 出力電圧 | 出力直線性 | 応答特性 | 動作温度 |
---|---|---|---|---|---|---|---|---|
L40S200D15CM | 受注 生産品 |
オープン ループ 方式 |
200A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S400D15CM | 受注 生産品 |
オープン ループ 方式 |
400A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S500D15CM | 受注 生産品 |
オープン ループ 方式 |
500A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S600D15CM | 量産品 | オープン ループ 方式 |
600A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S800D15CM | 受注 生産品 |
オープン ループ 方式 |
800A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S1T0D15CM | 受注 生産品 |
オープン ループ 方式 |
1000A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S1T2D15CM | 受注 生産品 |
オープン ループ 方式 |
1200A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S1T5D15CM | 量産品 | オープン ループ 方式 |
1500A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40SxxxD15CJ
品番 | ライフサイクル | 動作原理 | 定格電流 | 電源電圧 | 出力電圧 | 出力直線性 | 応答特性 | 動作温度 |
---|---|---|---|---|---|---|---|---|
L40S200D15CJ | 受注 生産品 |
オープン ループ 方式 |
200A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S400D15CJ | 受注 生産品 |
オープン ループ 方式 |
400A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S500D15CJ | 受注 生産品 |
オープン ループ 方式 |
500A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S600D15CJ | 受注 生産品 |
オープン ループ 方式 |
600A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S800D15CJ | 受注 生産品 |
オープン ループ 方式 |
800A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S1T0D15CJ | 受注 生産品 |
オープン ループ 方式 |
1000A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S1T2D15CJ | 受注 生産品 |
オープン ループ 方式 |
1200A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
L40S1T5D15CJ | 受注 生産品 |
オープン ループ 方式 |
1500A | ±15V | +4V | ±1% | 5μs | -40°C ~ +105°C |
アプリケーション例

外観・外形

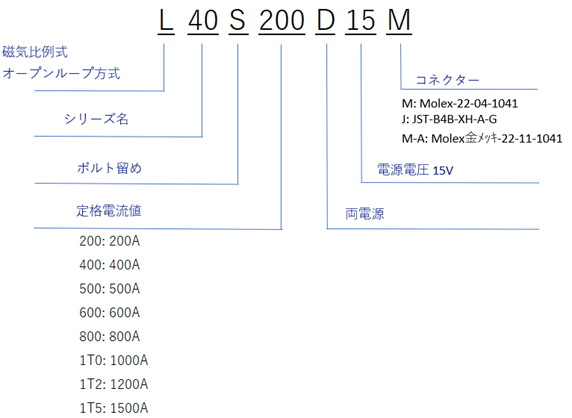

型式表示
