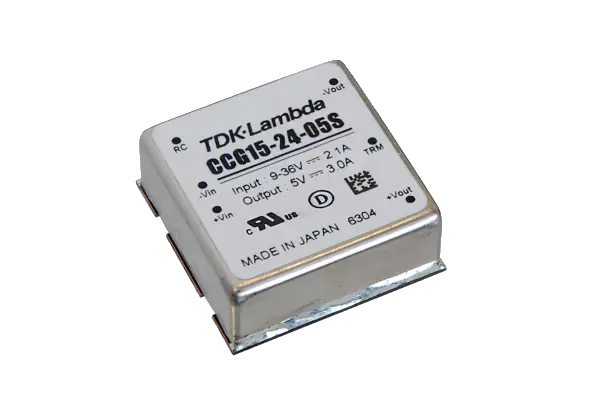

TDKラムダのフラッグシップ・絶縁型DC-DCコンバータ
CCGシリーズ 新たに1.5Wと3Wをリリース！
【概要・特長】
-
●超小型＆実装面積の省スペース化：実装面積164m㎡
・15.7 × 11.5 × 10.4 mm（W×H×D） -
●4:1と広い入力電圧範囲
・4.5～18VDC / 9～36VDC / 18～76VDCの3タイプを用意 -
●広い動作周囲温度：周囲温度-40～+100℃
・負荷率100%で最大+85℃ -
●選べる２つの実装端子形状
・SMDタイプ（リフローはんだ付け対応機種）
・DIPタイプ（フローはんだ付け対応機種） -
●耐電圧：1500VDCまたは1000VAC（入力-出力、1分間）
-
●機能
・リモートON/OFFコントロール（標準仕様）
・外部出力可変（標準仕様 ※単出力のみ） - ●安全規格： IEC/UL/CSA/EN62368-1 各認定
-
●用途
ラインアップ
| 1.5W DIPタイプ（フローはんだ付け対応） | 購入はこちら |
|---|
| 品番 | 入力電圧 （VDC） |
出力電圧 （VDC） |
購入ページ |
|---|---|---|---|
| CCG1R5-24-03SF | 9～36 | 3.3 | |
| CCG1R5-24-05SF | 5 | ||
| CCG1R5-24-12DF | 24 | ||
| CCG1R5-24-12DF | ±12 | ||
| CCG1R5-24-12SF | 12 | ||
| CCG1R5-24-15DF | 30 | ||
| CCG1R5-24-15DF | ±15 | ||
| CCG1R5-24-15SF | 15 | ||
| 推奨EMCフィルタ | RSEG-20R5 | ||
| 1.5W SMDタイプ（リフローはんだ付け対応） | 購入はこちら |
|---|
| 品番 | 入力電圧 （VDC） |
出力電圧 （VDC） |
購入ページ |
|---|---|---|---|
| CCG1R5-24-03SR | 9～36 | 3.3 | |
| CCG1R5-24-05SR | 5 | ||
| CCG1R5-24-12DR | 24 | ||
| CCG1R5-24-12DR | ±12 | ||
| CCG1R5-24-12SR | 12 | ||
| CCG1R5-24-15DR | 30 | ||
| CCG1R5-24-15DR | ±15 | ||
| CCG1R5-24-15SR | 15 | ||
| 推奨EMCフィルタ | RSEG-20R5 | ||
| 3W DIPタイプ（フローはんだ付け対応） | 購入はこちら |
|---|
| 品番 | 入力電圧 （VDC） |
出力電圧 （VDC） |
購入ページ |
|---|---|---|---|
| CCG3-12-03SF | 4.5～18 | 3.3 | |
| CCG3-12-05SF | 5 | ||
| CCG3-12-12DF | 24 | ||
| CCG3-12-12DF | ±12 | ||
| CCG3-12-12SF | 12 | ||
| CCG3-12-15DF | 30 | ||
| CCG3-12-15DF | ±15 | ||
| CCG3-12-15SF | 15 | ||
| 推奨EMCフィルタ | RSEG-2002 | ||
| 品番 | 入力電圧 （VDC） |
出力電圧 （VDC） |
購入ページ |
|---|---|---|---|
| CCG3-24-03SF | 9～36 | 3.3 | |
| CCG3-24-05SF | 5 | ||
| CCG3-24-12DF | 24 | ||
| CCG3-24-12DF | ±12 | ||
| CCG3-24-12SF | 12 | ||
| CCG3-24-15DF | 30 | ||
| CCG3-24-15DF | ±15 | ||
| CCG3-24-15SF | 15 | ||
| 推奨EMCフィルタ | RSEG-2001 | ||
| 品番 | 入力電圧 （VDC） |
出力電圧 （VDC） |
購入ページ |
|---|---|---|---|
| CCG3-48-03SF | 18～76 | 3.3 | |
| CCG3-48-05SF | 5 | ||
| CCG3-48-12DF | 24 | ||
| CCG3-48-12DF | ±12 | ||
| CCG3-48-12SF | 12 | ||
| CCG3-48-15DF | 30 | ||
| CCG3-48-15DF | ±15 | ||
| CCG3-48-15SF | 15 | ||
| 推奨EMCフィルタ | RSEG-20R5 | ||
| 3W SMDタイプ（リフローはんだ付け対応） | 購入はこちら |
|---|
| 品番 | 入力電圧 （VDC） |
出力電圧 （VDC） |
購入ページ |
|---|---|---|---|
| CCG3-12-03SR | 4.5～18 | 3.3 | |
| CCG3-12-05SR | 5 | ||
| CCG3-12-12DR | 24 | ||
| CCG3-12-12DR | ±12 | ||
| CCG3-12-12SR | 12 | ||
| CCG3-12-15DR | 30 | ||
| CCG3-12-15DR | ±15 | ||
| CCG3-12-15SR | 15 | ||
| 推奨EMCフィルタ | RSEG-2002 | ||
| 品番 | 入力電圧 （VDC） |
出力電圧 （VDC） |
購入ページ |
|---|---|---|---|
| CCG3-24-03SR | 9～36 | 3.3 | |
| CCG3-24-05SR | 5 | ||
| CCG3-24-12DR | 24 | ||
| CCG3-24-12DR | ±12 | ||
| CCG3-24-12SR | 12 | ||
| CCG3-24-15DR | 30 | ||
| CCG3-24-15DR | ±15 | ||
| CCG3-24-15SR | 15 | ||
| 推奨EMCフィルタ | RSEG-2001 | ||
| 品番 | 入力電圧 （VDC） |
出力電圧 （VDC） |
購入ページ |
|---|---|---|---|
| CCG3-48-03SR | 18～76 | 3.3 | |
| CCG3-48-05SR | 5 | ||
| CCG3-48-12DR | 24 | ||
| CCG3-48-12DR | ±12 | ||
| CCG3-48-12SR | 12 | ||
| CCG3-48-15DR | 30 | ||
| CCG3-48-15DR | ±15 | ||
| CCG1R5-48-15SR | 15 | ||
| 推奨EMCフィルタ | RSEG-20R5 | ||
