TE Connectivity(TE)는 릴레이 제조에서 세계를 선도하는 기업이며, 일관된 고품질의 혁신적인 릴레이 제품 및 시스템 솔루션을 제공하고 있습니다.
유동 납땜 처리용 및 리플로우 납땜 처리용으로 폭넓게 갖추고 있는 PCB 릴레이는 다양한 애플리케이션에서 최고의 성능을 발휘할 수 있습니다.
저전력 PCB 릴레이

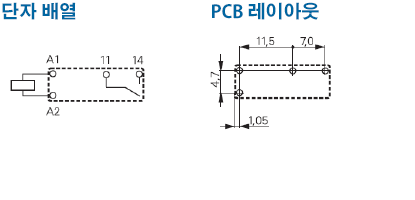

PCJ 시리즈
특징
- 슬림 파워 릴레이
- 고감도 코일 200mW
- WG 버전: IEC60335-1에 준거한 제품
대표적인 애플리케이션
- 세탁기, 에어컨, 오븐, 냉장고 등
전형적인 부하
- 팬 모터, 램프, 소형 부하
사양
| 접점 배치 | 1 FORM A | |
| 접점 정격 | PCJ | 3A250Vac |
| PCJ-WG | 5A 250Vac | |
| 전기적 수명 | 100,000ops | |
| 코일 전압 | DC3V～DC24V | |
| 코일 전력 | 200mW | |
OJ/OJE 시리즈
특징
- 작은 사이즈
- 넓은 접점 정격(3A~10A)
- 고감도 버전 이용 가능
- 고전압(4kV)
대표적인 애플리케이션
- 세탁기, 에어컨, 오븐, 냉장고 등
전형적인 부하
- 히터, 밸브, 팬 모터, 전원, 모터,
사양
| 접점 배치 | 1 FORM A | |
| 접점 정격 | LM | 3A250Vac |
| DM | 5A 250Vac | |
| LMH2 | 8A 250Vac | |
| HM2 | 10A 250Vac | |
| OJT | TV-5 | |
| 전기적 수명 | 100,000ops | |
| 코일 전압 | DC5V～DC24V | |
| 코일 전력 | LM / LMH2 | 200mW |
| DM / HM2 | 450mW | |
| OJT | 250mW/450mW | |
PCH 시리즈
특징
- 소형 1 FORM C 릴레이
- 고감도 버전 이용 가능
대표적인 애플리케이션
- 세탁기, 에어컨
전형적인 부하
- 루버 모터, 팬 모터, 밸브 제어
사양
| 접점 배치 | 1 FORM A, 1 FORM C | |
| 접점 정격 | 1 FORM A | 10A250Vac |
| 1 FORM C | 5A/3A 250Vac | |
| 전기적 수명 | 100,000ops | |
| 코일 전압 | DC5V～DC24V | |
| 코일 전력 | Sensitive | 200mW |
| Standard | 400mW | |
OMIH 시리즈
특징
- 고전력 16A
- 높이 20.6mm
- 10,000V 서지 전압을 충족
대표적인 애플리케이션
- 에어컨, 오븐, 냉장고, 사무기기
전형적인 부하
- 인버터 회로, 히터, 모터, 전원 콘덴서 충전
사양
| 접점 배치 | 1 FORM A, 1 FORM C | |
| 접점 정격 | OMIH | 16A 250Vac |
| 전기적 수명 | 100,000ops | |
| 코일 전압 | DC5V～DC48V | |
| 코일 전력 | L 타입 | 540mW |
| D 타입 | 720mW | |
RZ 시리즈
특징
- 고전력 12A/16A
- 높이 15.7mm
대표적인 애플리케이션
- 에어컨, 오븐, 냉장고, 사무기기
전형적인 부하
- 히터, 모터
사양
| 접점 배치 | 1 FORM A, 1 FORM C | |
| 접점 정격 | 12A | 250Vac |
| 16A | 250Vac | |
| 전기적 수명 | 100,000ops | |
| 코일 전압 | DC3V～DC48V | |
| 코일 전력 | 400mW | |

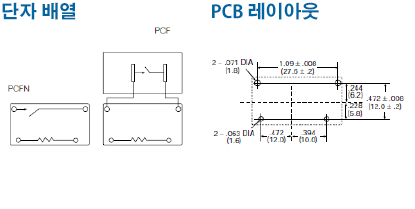

PCF 시리즈
특징
- 고전력 25A
- PCB 타입 이용 가능(FCFN)
대표적인 애플리케이션
- 에어컨, 오븐, 산업기계
전형적인 부하
- 컴프레서, 인버터 회로, 히터
사양
| 접점 배치 | 1 FORM A | |
| 접점 정격 | 25A | 250Vac |
| 전기적 수명 | 100,000ops | |
| 코일 전압 | DC6V～DC24V | |
| 코일 전력 | 900mW | |
T9G 시리즈
특징
- 고전력 30A
- 높이 15.7mm(코드 1)
대표적인 애플리케이션
- 에어컨, 오븐, 산업기계
전형적인 부하
- 컴프레서, 인버터 회로, 히터
사양
| 접점 배치 | 1 FORM A, 1 FORM C | |
| 접점 정격 | 1 FORM A | 30A 250Vac |
| 1 FORM C | 20A 250Vac | |
| 전기적 수명 | 100,000ops | |
| 코일 전압 | DC5V～DC110V | |
| 코일 전력 | 900mW | |
T92 시리즈
특징
- 고전력 30A
- 높이 15.7mm(코드 1)
대표적인 애플리케이션
- 에어컨, 오븐, 산업기계
전형적인 부하
- 컴프레서, 인버터 회로, 히터
사양
| 접점 배치 | 2 FORM A, 2 FORM C | |
| 접점 정격 | 2 FORM A | 30A 277Vac |
| 2 FORM C | 30A/3A277Vac | |
| 전기적 수명 | 100,000ops | |
| 코일 전압 | DC6V～DC110V | |
| AC12V～AC277V | ||
| 코일 전력 | DC 코일 | 1,700mW |
| AC 코일 | 4.0VA | |
지속적인 구매, 양산 대응 등, 기술 지원 등은 Arrow Electronics Japan KK.에서 대응합니다.
