モーショントラッキングモジュール Xsens DOT

ヒューマンモーショントラッキングの技術をすべての新しい製品・サービス開発に導入するための
最適なアプリケーションレディプラットフォームです。

製品仕様

出力:

  • 3D Orientation(Xsens 独自アルゴリズム搭載)
  • 3D 加速度, 角速度, 地磁気, 自由加速度
  • タイムスタンプ
通信 BLE5 (Bluetooth 5.0)技術適合検査取得
寸法 36.30 x 30.35 x 10.80 mm
重量 10.8 g
仕様 1-120Hzでのセンサデータ出力
(内部サンプリングレート800Hz)
IP68防水/防塵
Micro USB充電
連続使用 < 6H
キャリブレーション済みセンサ

開発者向けアプリ

Xsens社は、加速度や角速度のデータを含むXsens DOTセンサーの基本機能にアクセスするためのAndroidとiOSのアプリやSDKを提供しています。

また、WindowsやMacOSとDOTを接続するための簡易的なWebサーバーや、データをエクスポートするためのツールも提供しています。

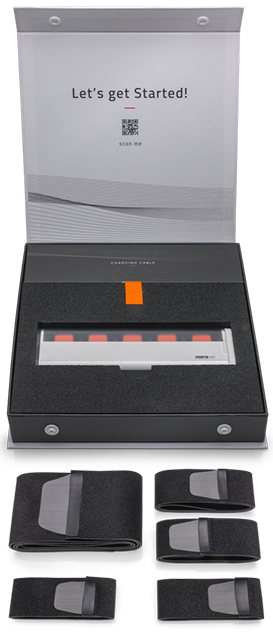

スターターキット

Xsens DOT スターターキットを購入することですぐにアプリケーション構築を開始できます。

同梱物

  • DOTトラッカー 5個
  • DOT充電&保護ケース
  • 充電用USBケーブル
  • ソフトウェア開発キット(SDK)
  • Xsens DOTアプリ(Android/iOS)

製品に関するお問い合わせはこちらよりお願いします。担当者より詳しい説明をさせて頂きます。

アプリケーション例

  • Gait Analysis

  • Rehabilitation

  • Golf

  • Basktball

  • Table Tennis

  • Taekwondo

  • Rowing

  • Swimming

  • VR

  • Human Machine Interface

And More…

製品紹介動画

製品仕様

  • General
    Sensor placement Straps
    Latency 30 ms
    Battery life
    (continuous use)
    Up to 6 hrs
    Weight 10.8 gr
    Dimensions 36.30 x 30.35 x 10.80 mm
    Operating temperature range 0°C – 50°C
  • Communication protocol
    Communication Bluetooth 5.0
    Communication platform Android OS 8+
    Orientation
    Static
    (Inclination | Heading)
    0.5° | 1.0° 1σ RMS
    Dynamic
    (Inclination | Heading)
    1.0° | 2.0° 1σ RMS
    Sensor components
    Full scale ± 2000°/s | ± 16g | ± 8 Gauss
    Dimensions 3 axes

ドキュメントダウンロード

ドキュメント リンク
Xsens DOT Quick Setup Guide(日本語版) ダウンロード
Xsens DOT User Manual(英語) ダウンロード
BLE Services Specifications(英語) ダウンロード
Xsens DOT アプリ使用手順書(日本語) ダウンロード
SDK Programming Guide for iOS(英語) ダウンロード
SDK Programming Guide for Android(英語) ダウンロード
Public Release Notes 2020/12/15(英語) ダウンロード

ソフトウェアダウンロード

ソフトウェア ダウンロード先 サポートOS
Android APK and SDK Google Play Store Android OS 8.0 以降
ARMv8 CPU architecture
iOS App and SDK Apple Store iOS 11.0 以降
Xsens DOT Server GitHub Windows, Linux, MacOS
Xsens DOT Data Exporter for Windows Windows
for MacOS MacOS
Bluetooth requirements Bluetooth 4.2対応
Bluetooth 5.0対応

過去ウェビナー

2020年8月26日に開催したXsene DOTを使って何ができるかを解説する
Webinar(オンラインセミナー)をオンデマンドにてご視聴頂けます。

タイトル:Xsens DOT ~ウェアラブル・センサー開発プラットフォーム~ 販売開始記念特別講演!
「IMUセンサーの活用領域 ~3次元動作分析からウェアラブルデバイスまで」

セミナー概要:IMU(慣性センサ)式モーションキャプチャのリーディングカンパニーであるオランダXsens社のMVN, DOTの製品紹介と、アプリケーション別の活用領域のお話をさせていただきます。バイオメカニクス研究、ヒューマンセントリックな製品開発、ウェアラブルデバイス開発などにご興味のある方を対象としています。
